Risultati per la ricerca di "PVP" Vuototecnica
|

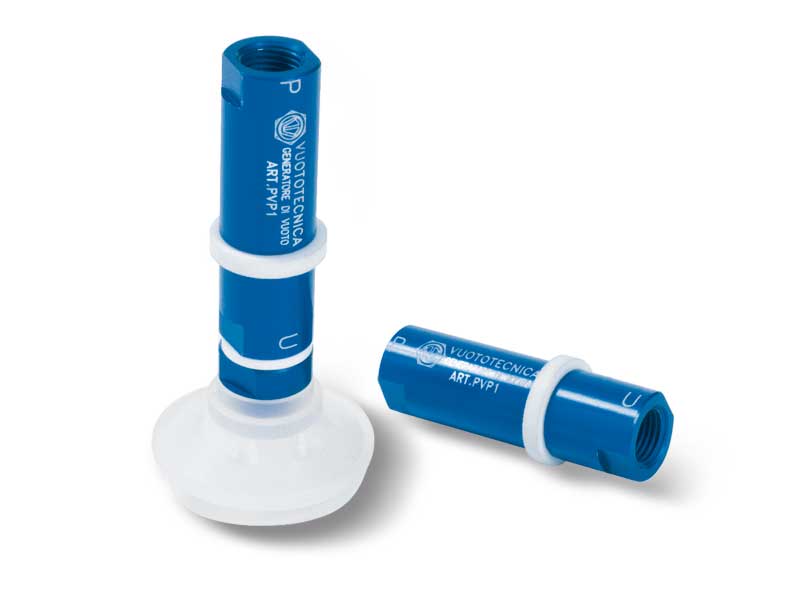

Generatore di vuoto monostadio in linea PVP 1
Anche i generatori di vuoto di questa nuova serie, funzionano sfruttando il principio Venturi.
La caratteristica che li distingue dai generatori di vuoto classici, sono le due connessioni per l’aria di alimentazione e il vuoto, poste sul medesimo asse, mentre la connessione di scarico dell’aria aspirata con quella esausta, è ortogonale a esse ed è ricavata sulla circonferenza del generatore.
Questi generatori di vuoto sono facilmente smontabili, il che consente l’accesso e la visibilità di tutti i componenti.
I vantaggi derivanti da questa conformazione sono i minori ingombri, la semplicità di manutenzione e la facilità di assemblaggio ai supporti delle ventose o sui portaventose.
Di serie, sono dotati di filtro d’aspirazione in filo d’acciaio inox pressato e di uno speciale silenziatore in microfibre, avvolto sulla connessione di scarico, che li rende particolarmente silenziosi.
Sono interamente realizzati in alluminio anodizzato.
Codice prodotto: PVP1
|
|
|
|

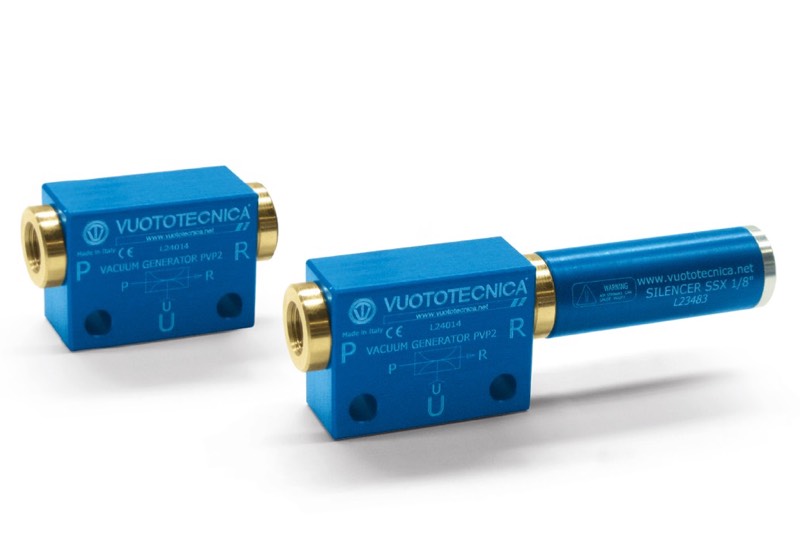

Generatore di vuoto monostadio PVP 2
Codice prodotto: PVP2
|
|
|
|

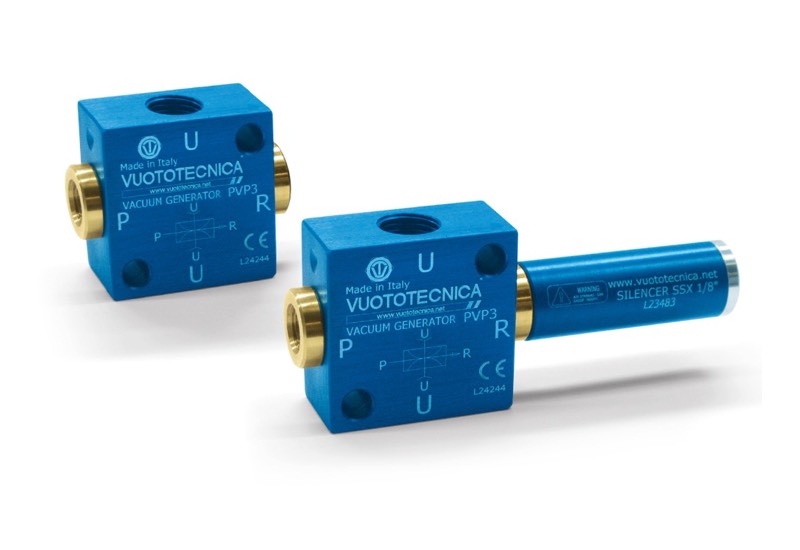

Generatore di vuoto monostadio PVP 3
Codice prodotto: PVP3
|
|
|
|
Generatore di vuoto monostadio PVP 2 M, PVP 2 MM1, PVP 2 MM2 e PVP 2 MM3
I generatori di vuoto di questa pagina sono basati sul medesimo principio Venturi di quelli precedentemente descritti e forniscono le stesse prestazioni tecniche; si distinguono per la loro diversa conformazione.
La connessione del vuoto U, infatti, è filettata per consentire l’assemblaggio di una ventosa con supporto maschio o femmina, mentre sul medesimo asse, ma dalla parte opposta, un foro con filettatura metrica, consente di installare il generatore direttamente sull’automatismo o sui portaventose dotati di molleggio. Sono interamente realizzati in alluminio anodizzato, con gli eiettori in ottone.
Muniti di ventosa, sono vere e proprie unità di presa autonome; sono adatti per caricatori o movimentatori a ventose, per la presa di lamiere, lastre di vetro, pannelli di plastica o prodotti similari.
Su richiesta, possono essere forniti con silenziatore ad alto abbattimento sonoro, installato sulla connessione di scarico R.
Codice prodotti: PVP2M PVP2M PVP2MM1 PVP2MM2 PVP2MM3
|
|
|
|

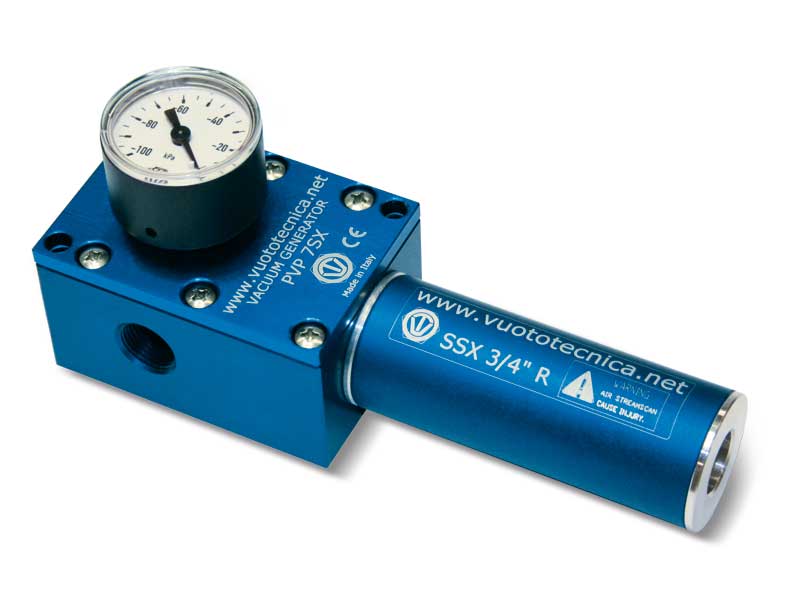

Generatori di vuoto monostadio PVP 7 SX / SXLP, PVP 14 SX / SXLP e PVP 18 SX / SXLP
I generatori di vuoto PVP ... SX/SXLP, funzionano sfruttando il principio Venturi precedentemente descritto.
Uno speciale silenziatore di nuova generazione, installato su di essi, li rende molto silenziosi e, grazie alla sua conformazione, impedisce loro di intasarsi, consentendo anche l’aspirazione di fluidi saturi di condense d’acqua o di oli, miscelati a polveri fini o impalpabili.
Di serie, sono dotati di un vuotometro per la lettura diretta del grado di vuoto. Una connessione supplementare, ricavata sul corpo del generatore, consente di installare un vacuostato per la segnalazione del grado di vuoto raggiunto, oppure, una elettrovalvola pneumatica, per un ripristino più rapido della pressione atmosferica all’utilizzo. Sono interamente realizzati in alluminio anodizzato, con gli eiettori e la viteria in acciaio inox.
Questi generatori di vuoto possono essere impiegati per l’asservimento di una o più ventose o di apparecchiature dove la richiesta della portata sia contenuta entro i valori esposti e operare in ambienti particolarmente umidi o polverosi. Sono disponibili con portate d’aspirazione comprese tra 8,3 e 18 m3/h e pressioni d’alimentazione di 4÷6 bar, per gli articoli SX e di 1÷3 bar per gli articoli SXLP.
Codici prodotto: PVP7SX PVP14SX PVP18SX PVP7SXLP PVP14SXLP PVP18SXLP
|
|
|
|

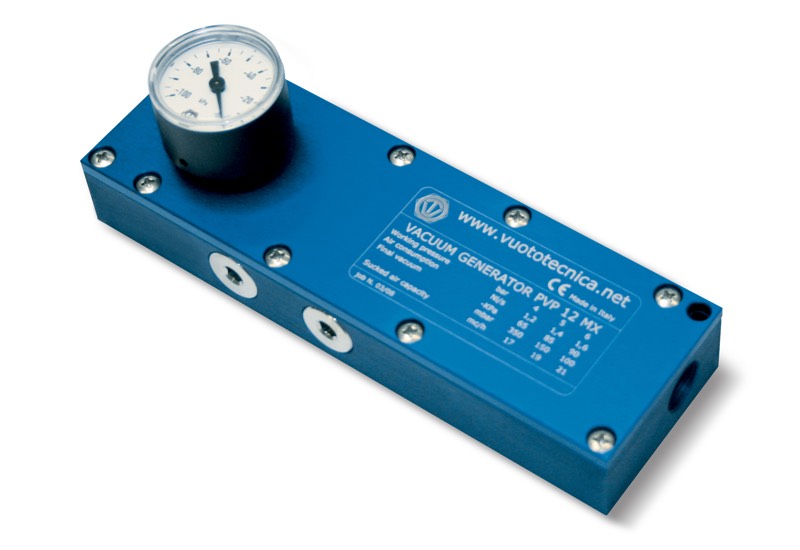

Generatori di vuoto multistadio PVP 12 MX e PVP 12 MXLP
Questa serie di generatori di vuoto ad eiettori multipli, è caratterizzata da una maggiore capacità d’aspirazione, a parità di consumo d’aria compressa, dei modelli monostadio.
La pressione d’alimentazione è compresa tra 4÷6 bar, per gli articoli MX e tra 1÷3 bar, per gli MXLP. Le portate vanno da 10,5 a 31 m3/h. Sono interamente realizzati in alluminio anodizzato, con gli eiettori e la viteria in acciaio inox. Le guarnizioni in EPDM, le valvole a lamella in silicone
e il vuotometro, sono di serie. Sono dotati di connessioni d’aspirazione supplementari, per ulteriori punti d’utilizzo o per strumenti di controllo.
Le connessioni di scarico dell’aria aspirata, sono filettate per consentire l’installazione, a richiesta, dei silenziatori “free-flow” SSX, ad alto abbattimento sonoro.
Codici prodotto: PVP12MX PVP12MXLP
|
|
|
|

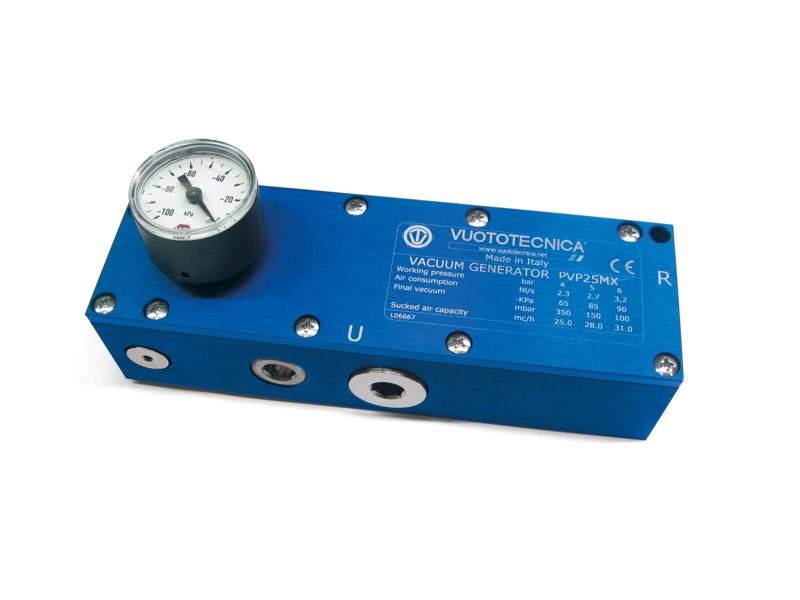

Generatori di vuoto multistadio PVP 25 MX e PVP 25 MXLP
Codici prodotto: PVP25MX PVP25MXLP
|
|
|
|
Generatori di vuoto multistadio PVP 40 M / MLP, PVP 70 M / MLP e PVP 100 M / MLP
Nati per essere assemblati sui sistemi di presa OCTOPUS, questa serie di generatori sono disponibili con portate d’aspirazione comprese tra 24 e 320 m3/h. La pressione d’alimentazione è di 4÷6 bar, per gli articoli M e di 1÷3 bar, per gli MLP. Possibilità di regolazione del grado di vuoto e della portata, in funzione della pressione dell’aria d’alimentazione.
Caratterizzati da eiettori di nuova concezione, vantano un eccezionale rapporto tra la quantità d’aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi. I silenziatori sono integrati su tutti i generatori.
Sono interamente realizzati in alluminio anodizzato, con gli eiettori e la viteria in acciaio inox.
Le guarnizioni di tenuta e le valvole a lamella, sono in EPDM o in FKM, a richiesta.
La manutenzione è ridotta ad una semplice pulizia periodica dei filtri.
Codici prodotto: PVP40M PVP70M PVP100M PVP40MLP PVP70MLP PVP100MLP
|
|
|
|
Generatori di vuoto multistadio PVP 140 M / MLP, PVP 170 M / MLP e PVP 200 M / MLP
Codici prodotto: PVP140M PVP170M PVP200M PVP140MLP PVP170MLP PVP200MLP
|
|
|
|
Generatori di vuoto multistadio PVP 250 M / MLP e PVP 300 M / MLP
Codici prodotto: PVP250M PVP300M PVP250MLP PVP300MLP
|
|
|
|
Accessori per generatori di vuoto PVP 40 M / MLP ÷ PVP 300 M / MLP
- Valvola di alimentazione a otturatore coassiale, servopilotata.
- Kit di valvole a lamella per il dispositivo di ritegno dei generatori di vuoto.
- Tubo flessibile di collegamento al vuoto.
- Kit completo per dispositivo di risparmio energetico ES.
Codici prodotto: 070371 00KITTRASM-MR 0015496 ES06
|
|
|
|
Generatori di vuoto multistadio PVP 25 MDX / MDXLP, PVP 35 MDX / MDXLP e PVP 50 MDX / MDXLP
Questa linea di generatori di vuoto è disponibile con portate d’aspirazione comprese tra 20 e 103 m3/h. La pressione d’alimentazione è di 4÷6 bar, per gli articoli MDX e di 1÷3 bar, per gli MDXLP. Il massimo grado di vuoto è di -90 KPa.
Caratterizzati da eiettori di nuova concezione, vantano un eccezionale rapporto tra la quantità di aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi. Sono interamente realizzati in alluminio anodizzato, con eiettori e viteria in acciaio inox. La guarnizione di tenuta è in EPDM, mentre le valvole a lamella sono realizzate in silicone di serie e in FKM, su richiesta. Il silenziatore “free-flow” SSX, ad alto abbattimento sonoro, è installato di serie sullo scarico dell’aria.
Sono dotati di connessioni supplementari filettate per ulteriori punti d’utilizzo o per l’installazione di strumenti di misura o di controllo. Su richiesta, sono dotabili di un kit per il risparmio energetico dell’aria compressa ES (ENERGY SAVING SYSTEM), composto da un vacuostato pneumatico, una valvola pneumatica d’alimentazione a otturatore coassiale, una valvola di ritegno e la tuberia necessaria.
Codici prodotto: PVP25MDX PVP35MDX PVP50MDX PVP25MDXLP PVP35MDXLP PVP50MDXLP
|
|
|
|
Generatori di vuoto multistadio PVP 60 MDX / MDXLP e PVP 75 MDX / MDXLP
Codici prodotto: PVP60MDX PVP75MDX PVP60MDXLP PVP75MDXLP
|
|
|
|
Accessori per generatori di vuoto PVP 25 MDX / MDXLP ÷ 75 MDX / MDXLP
- Vacuostato mini pneumatico
- Valvole di alimentazione ad otturatore coassiale servopilotate
- Valvola di ritegno a membrana
- Kit di tubi flessibili con raccordi
- Kit completo per dispositivo di risparmio energetico ES
Codici prodotto: 120230X 070171 070271 100420 100520 0015308 ES01 ES02
|
|
|
|

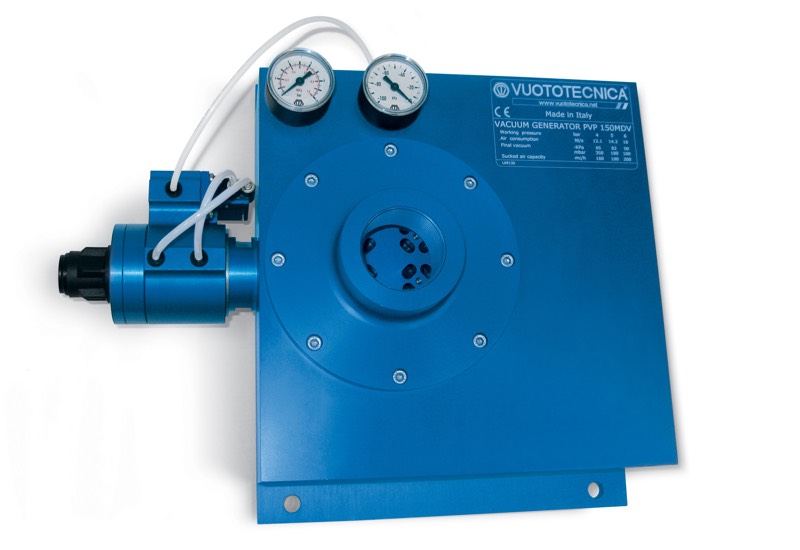

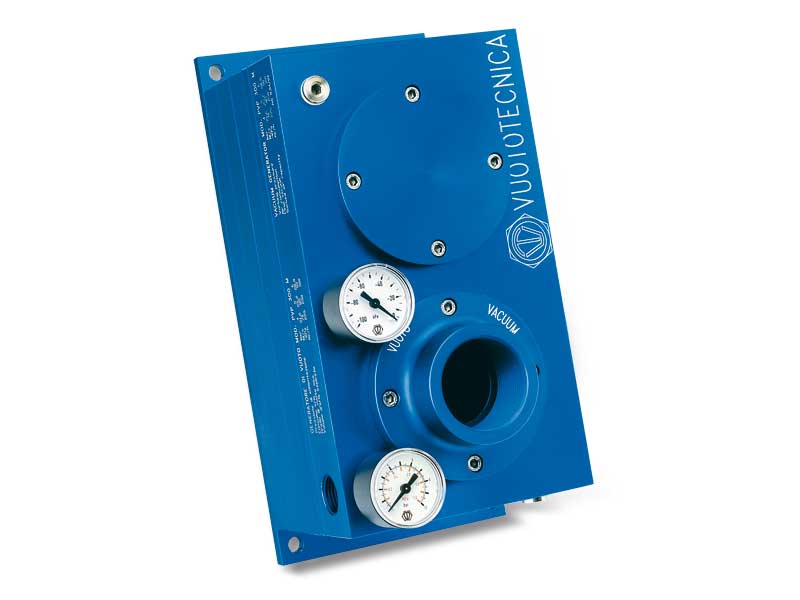

Generatori di vuoto multistadio e modulari, PVP 150 MD / MDLP ÷ 750 MD / MDLP - Generalità
La particolare conformazione di questi generatori di vuoto ha consentito di ottenere grandi capacità d’aspirazione in dimensioni molto contenute.
Gli eiettori in acciaio inox di nuova concezione, sono assemblati su telai modulari; la sovrapposizione di uno o più telai, determina la portata dei generatori. Sono disponibili con portate comprese tra 85 e 900 m3/h ed un grado di vuoto massimo di -90KPa.
La pressione d’alimentazioneè di 4÷6 bar, per gli articoli MD e di 1÷3 bar, per gli MDLP.
Possibilità di regolazione del grado di vuoto e della portata in funzione della pressione dell’aria d’alimentazione. Sono interamente realizzati in alluminio anodizzato.
Le guarnizioni di tenuta e le valvole a disco sono di serie in EPDM, ma possono essre fornite in FKM, su richiesta. Sempre su richiesta, sono dotabili di un kit per il risparmio energetico dell’aria compressa ES (Energy Saving System), composto da una valvola pneumatica ad otturatore coassiale per l’alimentazione dell’aria compressa, con vacuostato pneumatico integrato, un kit di valvole a lamella per il sistema di ritegno ed un tubo flessibile con raccordo rapido per monitorare e trasmettere il valore del grado di vuoto al vacuostato.
Perfettamente insonorizzati con silenziatori integrati su tutti i generatori, il loro funzionamento risulta estremamente silenzioso.
|
|
|
|
Generatori di vuoto multistadio e modulari PVP 150 MD / MDLP e PVP 300 MD / MDLP
Codici prodotto: PVP150MD PVP300MD PVP150MDLP PVP300MDLP
|
|
|
|
Accessori per generatori di vuoto PVP 150 MD / MDLP ÷ 750 MD / MDLP
- Valvola di alimentazione ad otturatore coassiale, servopilotata.
- Kit di valvole a lamella per il dispositivo di ritegno dei generatori di vuoto.
- Tubo flessibile di collegamento al vuoto.
- Kit completo per dispositivo di risparmio energetico ES.
Codici prodotto: 070471 00KITTRASMD-MDR 0015496 ES05
|
|
|
|
Generatori di vuoto multistadio e modulari PVP 450 MD / MDLP e PVP 600 MD / MDLP
Codici prodotto: PVP450MD PVP600MD PVP450MDLP PVP600MDLP
|
|
|
|
Generatori di vuoto multistadio e modulari PVP 750 MD / MDLP
Codici prodotto: PVP750MD PVP750MDLP
|
|
|
|

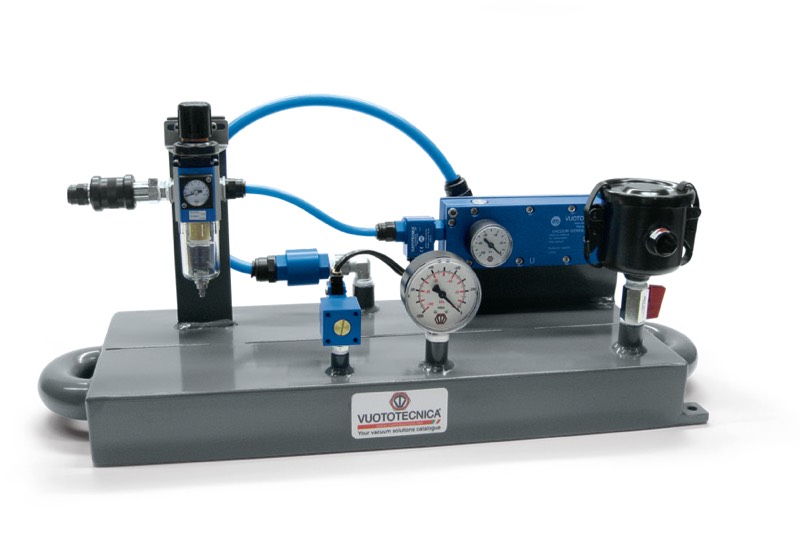

Minidepressori pneumatici DOP 06 e DOP 10
I minidepressori pneumatici sono delle piccole unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa, caratterizzati dalle loro ridotte dimensioni.
Sono costituiti da:
- Un piccolo serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa.
- Un vacuostato pneumatico per la regolazione del grado di vuoto.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta serie FC.
- Un regolatore di pressione con filtro.
- Una valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato, è completamente automatico.
I minidepressori pneumatici sono adatti ad attrezzare piccole unità di lavoro, fisse o mobili, che necessitano di vuoto, quali:
- Carrelli con ventose per il fissaggio e trasporto di vetri e cristalli.
- Sistemi di staffaggio a depressione per la manutenzione degli sci, per la foratura o pantografatura dei marmi, per la lucidatura di oggetti in peltro, rame, o argento, ecc.
- Paranchi a ventose per il sollevamento di televisori ed elettrodomestici in genere, per l’installazione di vetri nei serramenti, per l’alimentazione di lamiere alle presse, ecc.
I minidepressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP06PVP12MX DOP06PVP25MX DOP10PVP12MX DOP10PVP25MX
|
|
|
|
Minidepressori pneumatici DOP 20
Questo minidepressore si differenzia dai precedenti, oltre che per il volume del serbatoio, per il generatore di vuoto installato.
Il generatore di vuoto della serie PVP… MDX ES, infatti, è dotato del dispositivo di risparmio energetico, che consente di mantenere automaticamente il grado di vuoto preimpostato all’interno del serbatoio.
Gli altri accessori installati, a esclusione del vacuostato e della valvola ad azionamento pneumatico per l’alimentazione del generatore di vuoto, sono gli stessi installati sui DOP 06 e DOP 10.
La loro destinazione d’uso è la stessa dei minidepressori precedentemente descritti.
Codici prodotto: DOP20PVP25MDX DOP20PVP35MDX
|
|
|
|

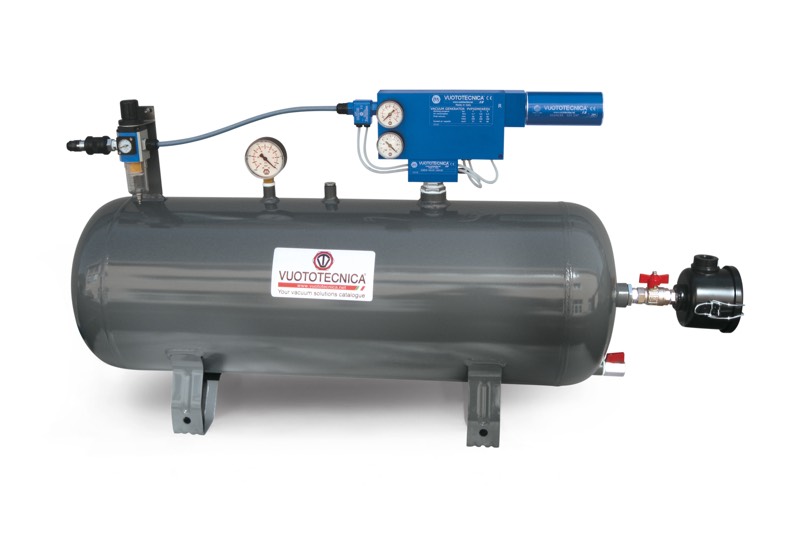

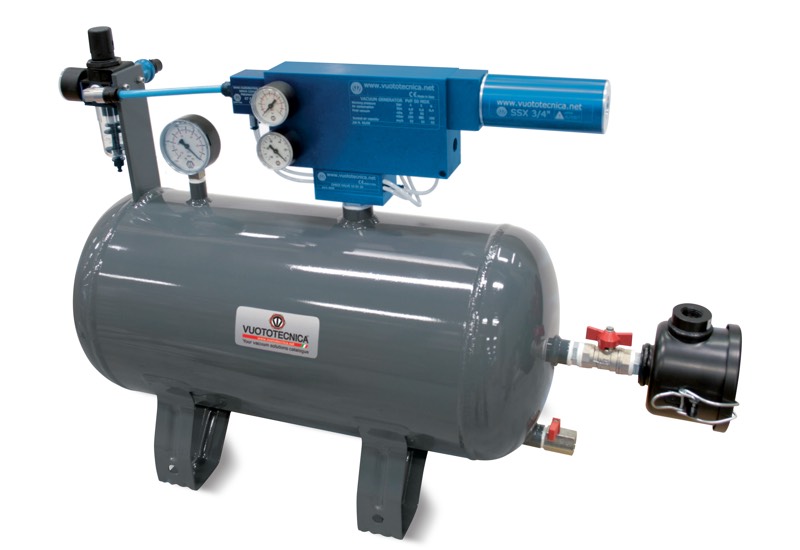

Depressori pneumatici DOP 25
I depressori pneumatici sono delle unità autonome per la produzione di vuoto, alimentati esclusivamente ad aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa della serie PVP … MDX ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nel generatore, è completamente automatico.
I depressori pneumatici vengono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio).
Sono anche consigliati nell’allacciamento di più macchine utilizzatrici, per centralizzare il vuoto.
In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di corrente elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codici prodotto: DOP25PVP25MDX DOP25PVP35MDX
|
|
|
|
Depressori pneumatici DOP 50
Codici prodotto: DOP50PVP50MDX DOP50PVP60MDX
|
|
|
|

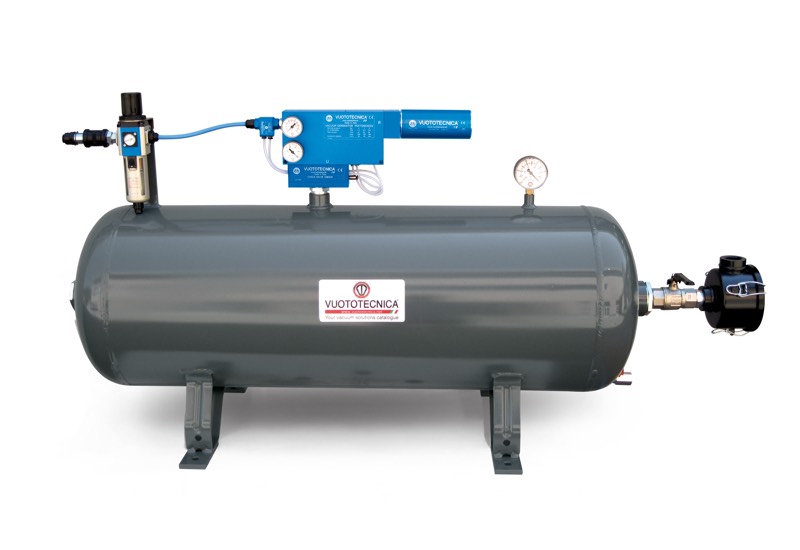

Depressori pneumatici DOP 100
Codice prodotto: DOP100PVP75MDX
|
|
|
|

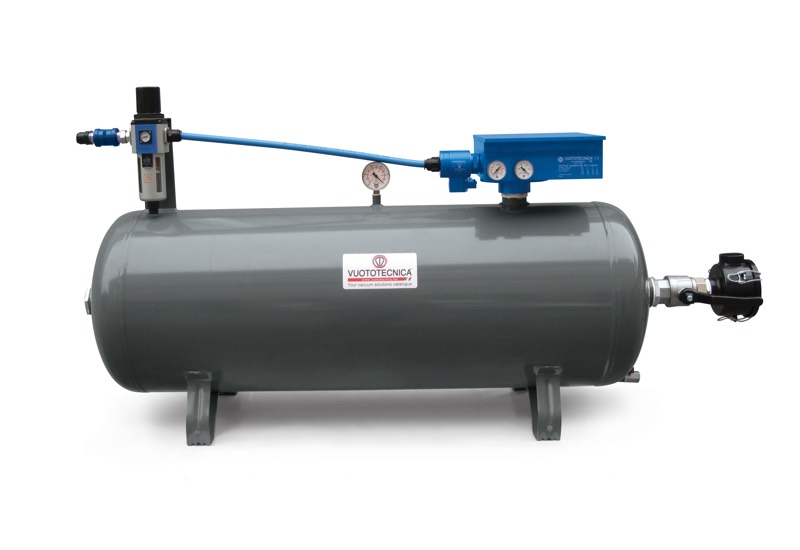

Depressori pneumatici DOP 150
I depressori pneumatici sono delle unità autonome atte alla produzione di vuoto, alimentati esclusivamente da aria compressa.
Sono costituiti da:
- Un serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto funzionante ad aria compressa, della serie PVP ... MDR ES, dotato di dispositivo di risparmio energetico.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una valvola manuale per l’intercettazione del vuoto.
- Un filtro d’aspirazione con cartuccia in carta, serie FC.
- Un regolatore di pressione con filtro.
- Una valvola a manicotto per l’intercettazione dell’aria compressa.
- Un rubinetto per lo spurgo della condensa dal serbatoio.
Il mantenimento del grado di vuoto nel serbatoio, preimpostato con il vacuostato integrato nella valvola pneumatica d’alimentazione ad otturatore coassiale, è completamente automatico. I depressori pneumatici sono normalmente impiegati per la movimentazione di carichi particolarmente pesanti o di valore, poiché, anche in mancanza di alimentazione improvvisa, consentono alle ventose di rimanere in presa ancora per un certo tempo (variabile in funzione della capacità del serbatoio). Sono anche consigliati per centralizzare il vuoto, per l’asservimentodi più macchine utilizzatrici. In entrambi i casi l’impiego del depressore risulta particolarmente vantaggioso sotto il profilo del risparmio energetico, poiché il generatore entra in funzione solamente quando è richiesto il vuoto dalle macchine utilizzatrici.
I depressori pneumatici non necessitano di energia elettrica, ma solamente di aria compressa a 4 ÷ 6 bar di pressione; per questa loro caratteristica, ne è consigliato l’impiego in ambienti di lavoro con pericolo d’incendio o di deflagrazione.
Codice prodotto: DOP150PVP150MD
|
|
|
|

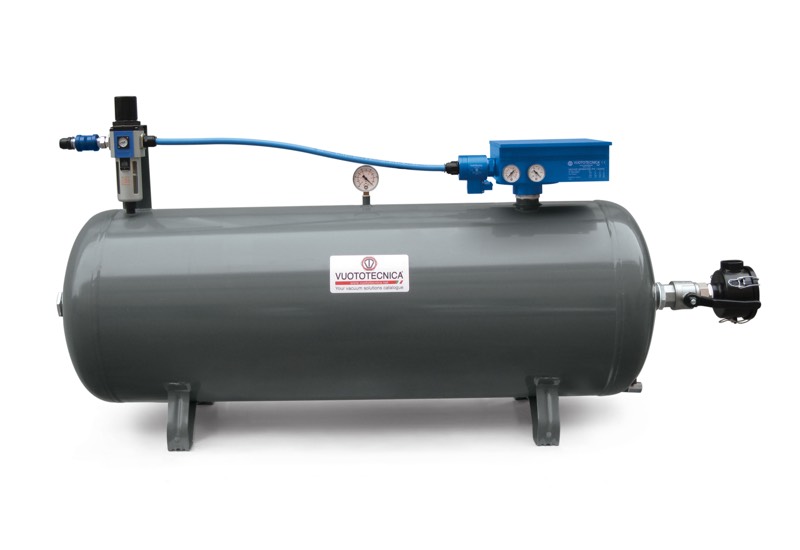

Depressori pneumatici DOP 300
Codice prodotto: DOP300PVP300MD
|
|
|
|

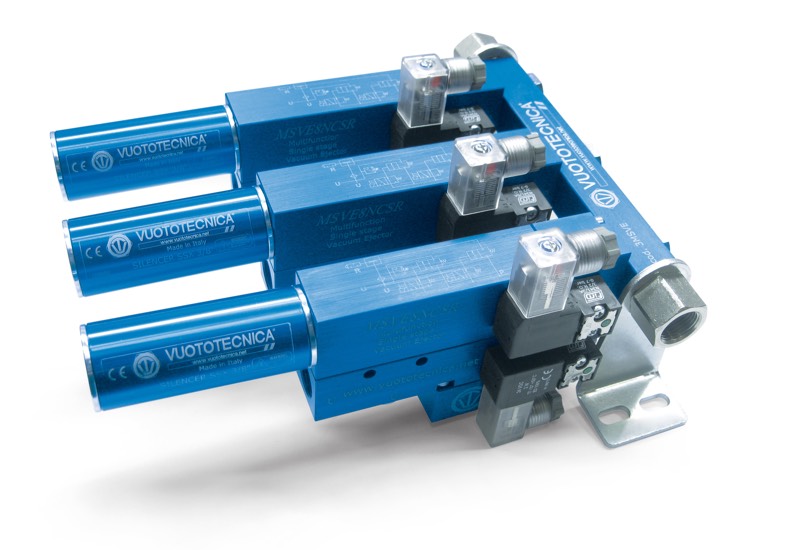

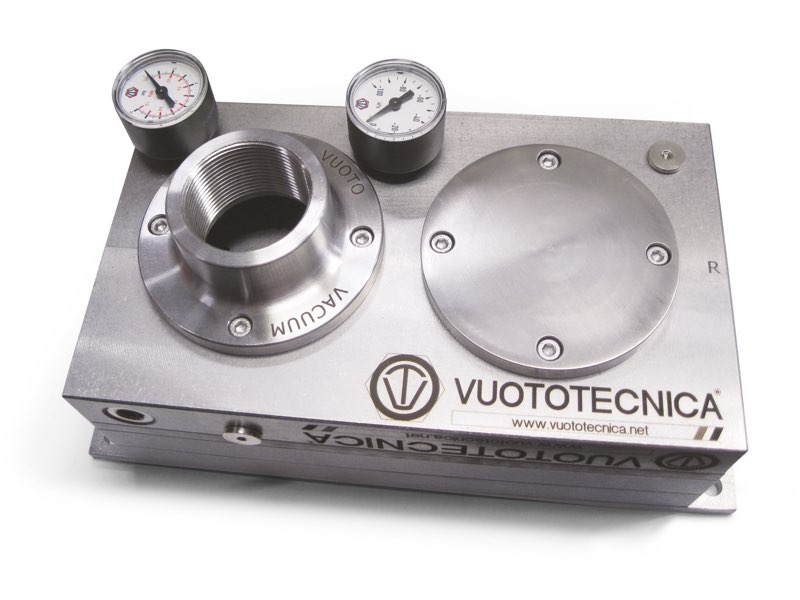

Esecuzioni speciali di generatori di vuoto
Codici prodotto: 3MSVE PVP750MDV-COS1
|
|
|
|

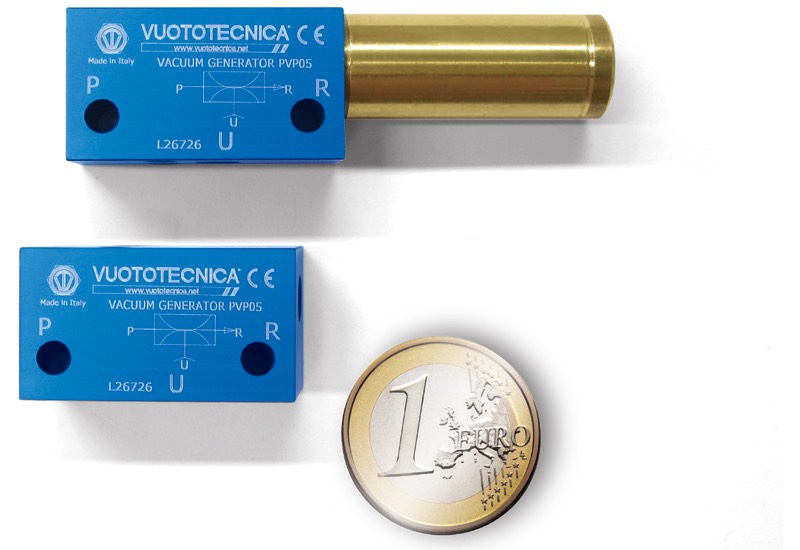

Generatore di vuoto monostadio PVP 05
Di dimensioni particolarmente contenute in rapporto alle loro prestazioni, anche questi generatori di vuoto monostadio funzionano sfruttando il principio Venturi.
Alimentando il generatore con aria compressa in P, alla connessione U si genera una depressione e in R viene scaricata l’aria di alimentazione con quella aspirata. Interrompendo l’alimentazione dell’aria in P, cessa l’effetto vuoto in U.
I generatori di vuoto qui illustrati e descritti vengono generalmente impiegati per l’asservimento di ventose, per la presa e la movimentazione di oggetti non porosi e di apparecchiature in cui la richiesta della portata è molto limitata.
Sono realizzati in alluminio anodizzato, con gli eiettori in alluminio (PVP05) o in ottone (PVP2 - PVP3).
Codice prodotto: PVP05
|
|
|
|
Supporti di fissaggio a flange, per sistemi OCTOPUS privi di generatore di vuoto
Per collegare il sistema OCTOPUS a un generatore di vuoto installato a distanza o ad una fonte di vuoto alternativa, è necessario impiegare i supporti di fissaggio illustrati e descritti in questa pagina.
I supporti, realizzati in alluminio anodizzato, hanno due flange: una da fissare sul sistema OCTOPUS al posto del generatore e l’altra all’automatismo.
Sono inoltre dotati di connessioni per il collegamento diretto al sistema OCTOPUS, al generatore o alla fonte di vuoto alternativa e agli strumenti di lettura e controllo del grado di vuoto; le connessioni inutilizzate potranno essere chiuse con gli appositi tappi metallici in dotazione.
I supporti di fissaggio a flange sono attualmente disponibili nelle versioni illustrate in questa pagina e sono idonei per i sistemi OCTOPUS che impiegano i generatori di vuoto indicati a lato dell’articolo:
- Art. SO 00 02 PVP 100 ÷ 200M
- Art. SO 00 05 PVP 150 ÷ 300MD
- Art. SO 00 06 PVP 450
N.B. I vuotometri e i vacuostati rappresentati nella foto, non sono parti integranti dei supporti.
Codici prodotto: SO0002 SO0005 SO0006
|
|
|
|
Piastra di chiusura con distributore, per barre di presa OCTOPUS prive di generatore di vuoto
Per collegare una barra di presa OCTOPUS a un generatore di vuoto installato a distanza o ad una fonte di vuoto alternativa, è necessario impiegare la piastra di chiusura con distributore, illustrata e descritta in questa pagina.
La piastra, realizzata in alluminio anodizzato, si fissa con viti al corpo della barra OCTOPUS, al posto del generatore.
Il distributore è dotato di connessioni per il collegamento diretto alla barra OCTOPUS, al generatore o alla fonte di vuoto alternativa e agli strumenti di lettura e controllo del grado di vuoto.
Le connessioni inutilizzate potranno essere chiuse con gli appositi tappi metallici in dotazione.
La piastra di chiusura con distributore è adatta a tutte le barre di presa OCTOPUS che impiegano i generatori di vuoto PVP 12 MX e PVP 25 MX.
Codici prodotto: 00BO07 00BO06
|
|
|
|
Accessori e ricambi per sistemi e barre di presa OCTOPUS
- Vacuostato digitale con attacco assiale da 1/8” gas
- Cavo elettrico con connettore assiale
- Cavo elettrico con connettore radiale
- Vuotometro Ø 40 mm con attacco coassiale da 1/8” gas
- Manometro Ø 40 mm, con attacco coassiale da 1/8” gas
- Silenziatore
- Kit di guarnizioni e valvole a lamella
- Filtri a disco inox
- Supporti per ventose con foro calibrato
- Valvole autoscludenti
Codici prodotto: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008425 0008170 140106 140107
|
|
|
|
Ricambi per pompe pneumatiche
Vuotometro Ø 40 mm, con attacco coassiale da 1/8” gas
Manometro Ø 40 mm, con attacco coassiale da 1/8” gas
Riduttore di pressione da 1/8” gas
Filtro-riduttore di pressione da 1/2” gas
Kit di guarnizioni e valvole a lamella
Kit di guarnizioni e valvole a membrana
Silenziatori di scarico SSX
Materiale fonoassorbente su scarico
Materiale fonoassorbente su eiettori
Codici prodotto: 090315 090325 090320 FIR00SF FIR03 00KITM3 00KITM7 00KITM10 00KITM14 00KITM18 00KITPVP40M 00KITPVP70M 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP250M 00KITPVP300M SSX1/4 SSX3/8 SSX1/2 0015110 0015111
|
|
|
|
