Risultati per la ricerca di "octopus" Vuototecnica
|

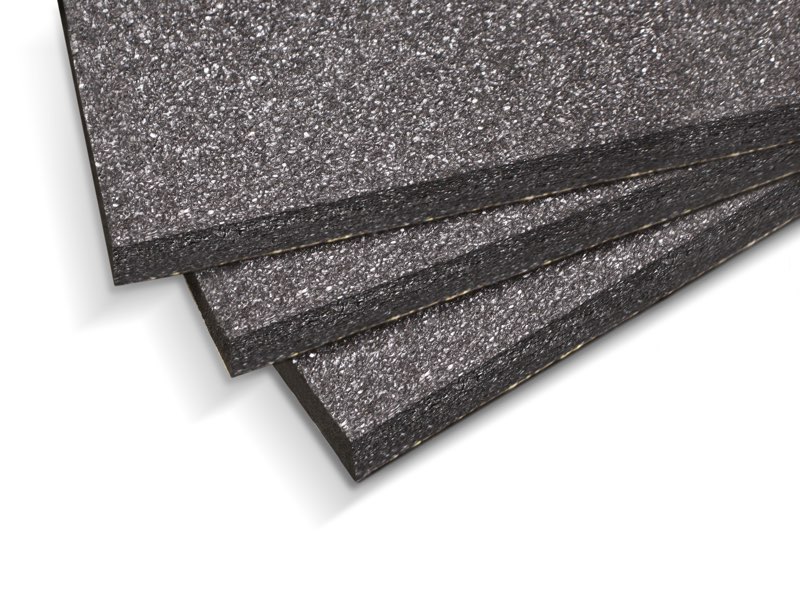

Lastre in gomma spugna extra soft SB
Appositamente studiata per la realizzazione dei piani di presa dei sistemi OCTOPUS, questa gomma spugna è di colore nero, a struttura cellulare aperta, realizzata con gomma EPDM.
Per consentire un facile e rapido fissaggio al supporto metallico, le lastre di gomma spugna extra soft SB, hanno un lato autoadesivo.
Il campo di temperatura di utilizzo va da -40 °C a +130 °C. Ha un’ottima resistenza al calore, agli agenti atmosferici, alle basse temperature e all’invecchiamento.
La bassa densità di questa gomma spugna e la sua estrema morbidezza, consente ai piani di presa di adattarsi a qualsiasi tipo di superficie.
Codici prodotto: LGS10SB LGS15SB LGS20SB LGS30SB LGS40SB
|
|
|
|

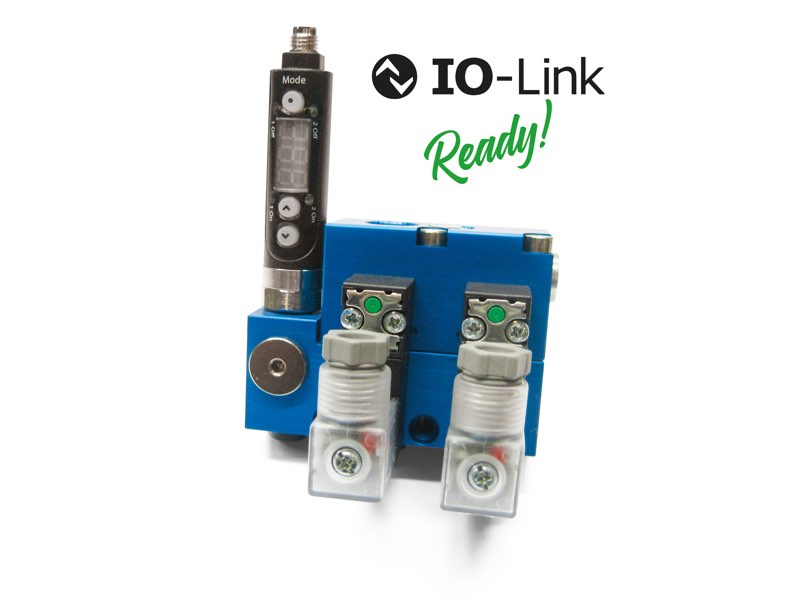

Gruppo di alimentazione Vacumanager serie VM
Le unità VACUMANAGER serie VM sono dei circuiti integrati, elettro-pneumatici, nati per l’alimentazione e la gestione di generatori di vuoto, singolo stadio e multistadio.
Le unità VM racchiudono in un corpo/distributore, ricavato dal pieno in alluminio anodizzato:
- Vacuostato digitale con display
- Valvola di alimentazione per aria compressa
- Valvola di contro-soffio
- Regolatore di flusso, per la valvola di contro-soffio.
Un circuito elettropneumatico di comando compatto che racchiude in sé tutti i componenti per la gestione della generazione vuoto e contro-soffio in un impianto di manipolazione dotato di ventose ed alimentato da generatori di vuoto pneumatici (singolo stadio o multistadio).
In abbinamento ai cavi Energy Saving Vuototecnica, rappresentano la miglior soluzione in termine di efficientamento energetico, in quanto limitano il consumo dell’aria compressa che alimenta i generatori di vuoto pneumatici, al tempo strettamente necessario per lo svuotamento delle coppe delle ventose.
Una soluzione di risparmio energetico ancor più sentita ed apprezzata in tutte le manipolazioni con ventose per prodotti di ottima tenuta o con micro-porosità (lamiere, vetro, pannelli impiallacciati in legno o di plastica etc).
Vuototecnica raccomanda le unità VM anche per la gestione di tutti i sistemi di presa Octopus dotati di generatori di vuoto pneumatici e di valvole autoescludenti.
Codici prodotto: VM01 VM03
|
|
|
|

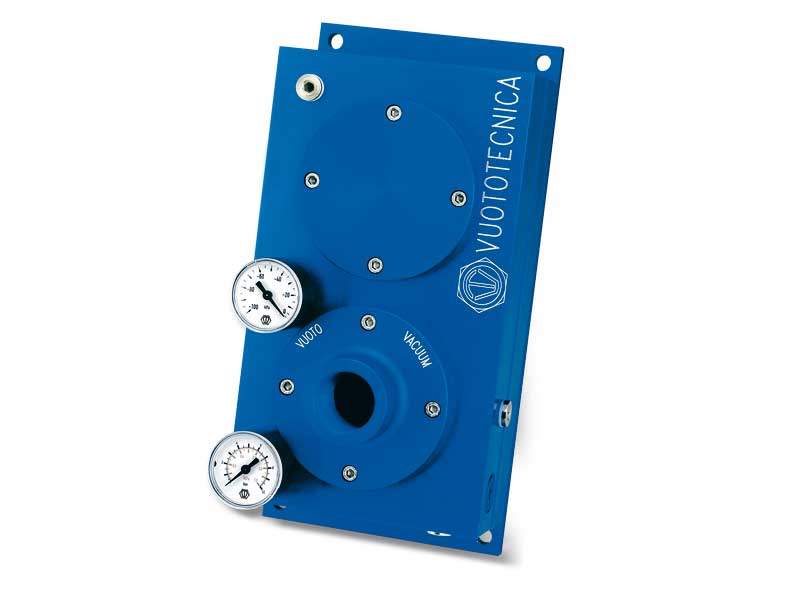

Generatori di vuoto multistadio PVP 40 M / MLP, PVP 70 M / MLP e PVP 100 M / MLP
Nati per essere assemblati sui sistemi di presa OCTOPUS, questa serie di generatori sono disponibili con portate d’aspirazione comprese tra 24 e 320 m3/h. La pressione d’alimentazione è di 4÷6 bar, per gli articoli M e di 1÷3 bar, per gli MLP. Possibilità di regolazione del grado di vuoto e della portata, in funzione della pressione dell’aria d’alimentazione.
Caratterizzati da eiettori di nuova concezione, vantano un eccezionale rapporto tra la quantità d’aria consumata e quella aspirata, a tutto vantaggio dei consumi operativi. I silenziatori sono integrati su tutti i generatori.
Sono interamente realizzati in alluminio anodizzato, con gli eiettori e la viteria in acciaio inox.
Le guarnizioni di tenuta e le valvole a lamella, sono in EPDM o in FKM, a richiesta.
La manutenzione è ridotta ad una semplice pulizia periodica dei filtri.
Codici prodotto: PVP40M PVP70M PVP100M PVP40MLP PVP70MLP PVP100MLP
|
|
|
|
Barre di presa a depressione OCTOPUS - Generalità
Al fine di facilitare ulteriormente l’installazione dei sistemi di presa a depressione OCTOPUS sui robot di pallettizzazione, sono state realizzate queste barre, basate sul medesimo principio di funzionamento e che, oltre ai vantaggi ed alle caratteristiche tecniche degli OCTOPUS di serie, sono dotate di una piastra di supporto scanalata, per consentirne una rapida installazione sull’automatismo e un facile posizionamento rispetto al carico da prelevare.
Sono infatti costituite da:
- Una piastra di fissaggio scanalata, d’alluminio anodizzato, per una rapida installazione sull’automatismo.
- Uno o più generatori di vuoto, secondo la loro grandezza, alimentati ad aria compressa.
- Una connessione dotata di raccordo rapido, per l’alimentazione dell’aria compressa ai generatori.
- Un corpo in alluminio anodizzato, aperto da un lato, provvisto di due connessioni per l’immissione d’aria al suo interno a fine ciclo, per il ripristino rapido della pressione atmosferica ed una per l’eventuale installazione di un vacuostato.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con la stessa barra, ad esempio, si potranno prelevare e movimentare travetti di legno o profilati metallici ed il pallet che fa loro da supporto.
Le barre di presa OCTOPUS sin qui descritte, sono quelle standard: a richiesta possono esse fornite con piani di presa a ventose e con valvole autoescludenti e per renderle ancor più leggere, le parti in alluminio possono essere realizzate in Polizene, un materiale termoplastico che ne abbatte il peso di circa il 40%.
|
|
|
|
Composizione dei sistemi di presa OCTOPUS e relativi codici identificativi
I sistemi OCTOPUS illustrati e descritti nelle pagine seguenti sono dotati, di serie, dei piani aspiranti PX; qualora si desideri la sostituzione di questi piani con altri, con caratteristiche diverse, è necessario modificare i codici identificativi nel modo descritto nel documento allegato.
|
|
|
|
Sistema di presa a depressione OCTOPUS - Generalità
Il sistema OCTOPUS è la risposta alla sempre più richiesta flessibilità operativa dei robot di pallettizzazione e dei sistemi di presa a depressione in genere.
Questo sistema infatti, consente la presa di oggetti di qualsiasi forma e natura, purchè non abbiano una eccessiva traspirazione, senza dover cambiare o posizionare ventose e anche quando la loro superficie occupa solamente il 5% dell’intero piano aspirante; il peso massimo del carico da sollevare, sarà naturalmente proporzionato alla superficie di presa.
I sistemi OCTOPUS di serie, si compongono di:
- Uno o due generatori di vuoto alimentati ad aria compressa, indicati nelle foto e nei disegni, ma da ordinare separatamente, poiché non contemplati nel codice dell’articolo, a esclusione dell’art. SO 15 20 MX.
- Un corpo in alluminio anodizzato, aperto da un lato, con integrato sull’aspirazione un filtro in rete microfine d’acciaio inox, a protezione del generatore di vuoto e facilmente ispezionabile. Nella parte superiore esterna del corpo, sono previste una o più connessioni, per l’eventuale installazione di strumenti di controllo o elettrovalvole per il ripristino rapido della pressione atmosferica al suo interno.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con lo stesso sistema, ad esempio, si possono prendere e movimentare scatole di cartone e il pallet in legno che fa loro da supporto.
Questi sistemi OCTOPUS possono essere forniti, su richiesta, con dimensioni, piani aspiranti e generatori di vuoto, diversi da quelli indicati nelle tabelle.
|
|
|
|

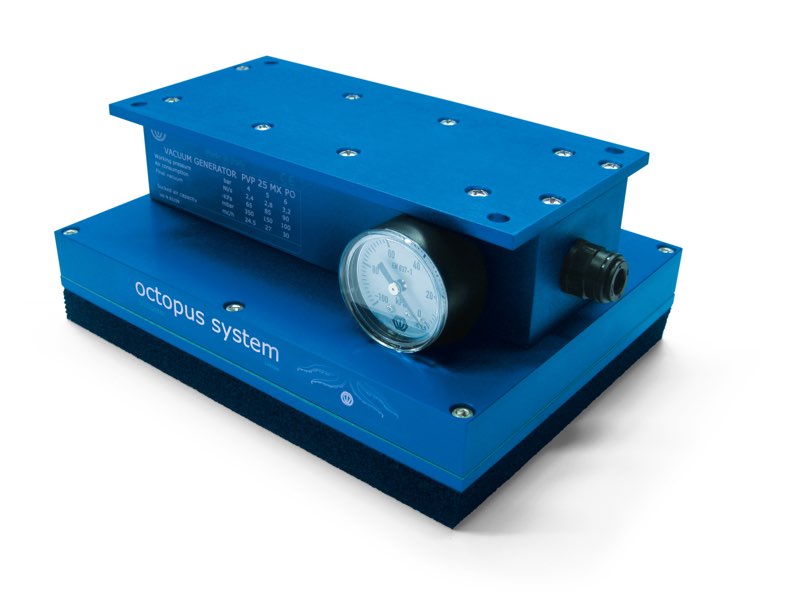

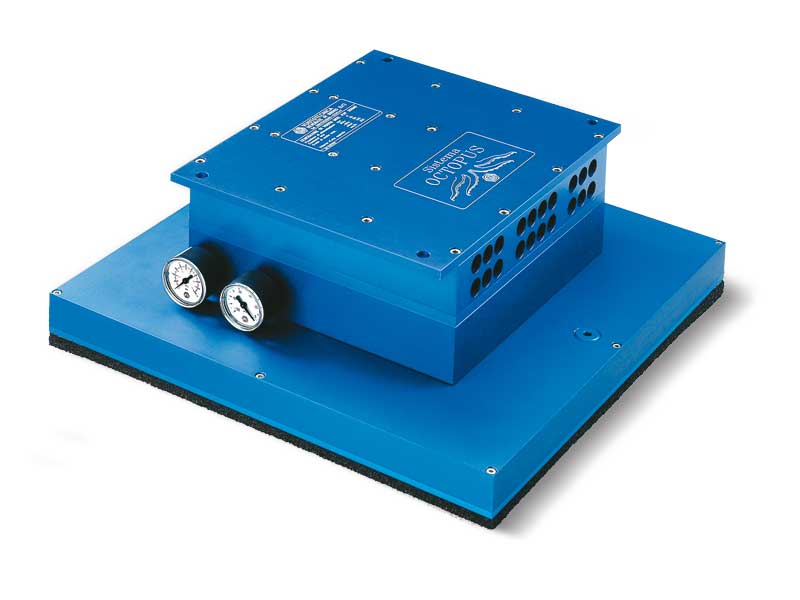

Sistema di presa a depressione OCTOPUS
Codice prodotto: SO1520MX
|
|
|
|
Sistema di presa a depressione OCTOPUS
Codici prodotto: SO2030X SO2040X SO2060X
|
|
|
|
Sistema di presa a depressione OCTOPUS
Codici prodotto: SO3030X SO3040X SO3050X SO4040X SO4060X
|
|
|
|

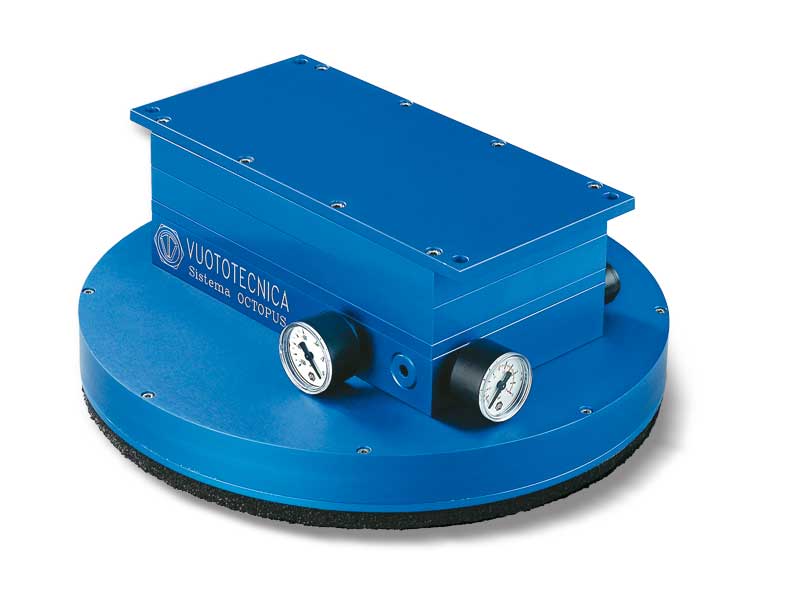

Sistema di presa a depressione OCTOPUS, rotondo
Codici prodotto: SODO35X SODO50X
|
|
|
|

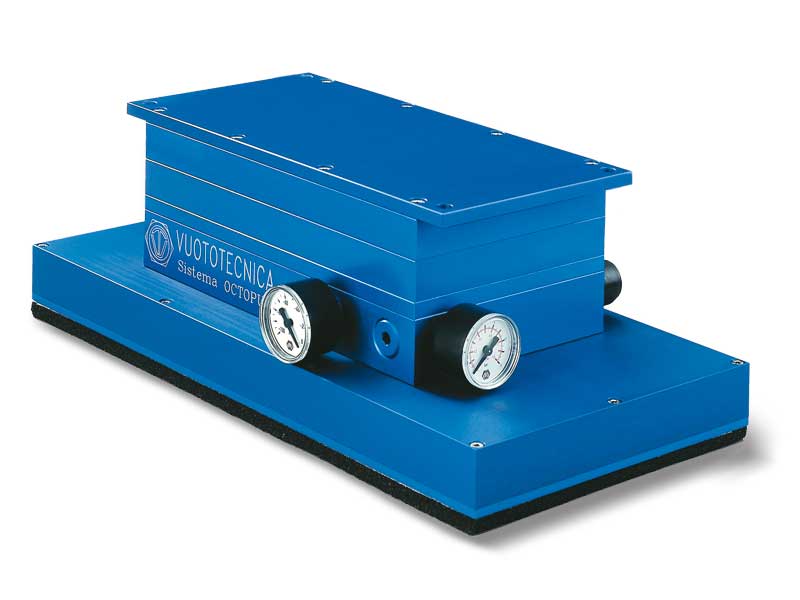

Sistema di presa a depressione OCTOPUS
I sistemi OCTOPUS di serie, rappresentati in questa pagina, si distinguono da quelli precedentemente descritti, per le loro maggiori dimensioni e per il numero dei generatori di vuoto che li compongono; più precisamente:
- Due generatori di vuoto alimentati ad aria compressa, indicati nella foto e nel disegno, ma da ordinare separatamente, poiché non contemplati nel codice dell’articolo.
- Un corpo realizzato in alluminio anodizzato, aperto da un lato, con integrati sull’aspirazione due filtri in rete microfine d’acciaio inox, a protezione dei generatori di vuoto e facilmente ispezionabili. Nella parte superiore esterna del corpo, sono previste una o più connessioni, per l’eventuale installazione di strumenti di controllo o elettrovalvole per il ripristino rapido della pressione atmosferica al suo interno.
- Un piano aspirante a chiusura del corpo, anch’esso realizzato in alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperto da una speciale gomma spugnosa forata. Il piano aspirante così concepito, è in grado di adattarsi perfettamente a qualsiasi superficie da prelevare, sia essa liscia, ruvida o irregolare. Con lo stesso sistema, ad esempio, si possono prendere e movimentare barattoli di pomodoro, latte di vernice, piastrelle di ceramica, scatole di cartone, ecc. ed il pallet in legno che fa loro da supporto.
Questi sistemi OCTOPUS possono essere forniti, su richiesta, con dimensioni, piani aspiranti e generatori di vuoto, diversi da quelli indicati in tabella.
Codici prodotto: SO40100X SO6080X SO60120X SO80100X
|
|
|
|
Piani aspiranti standard PX e P2X, per sistemi OCTOPUS
I piani aspiranti PX illustrati e descritti in questa pagina, sono installati di serie su tutti i sistemi OCTOPUS e pertanto, possono essere forniti di scorta o come ricambio.
Sono realizzati con lastre d’alluminio anodizzato, con fori calibrati equidistanti tra loro e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori: 15 mm, per i piani aspiranti di serie PX; 30 mm, per i piani aspiranti P2X. La gomma spugnosa è anch’essa forata in corrispondenza dei fori calibrati, ma i suoi fori hanno un diametro di 10-15 mm. L’impiego di fori calibrati, consente di calcolare esattamente la portata del generatore di vuoto da impiegare, per far si che anche in presenza di perdite per traspirazioni o per mancata copertura dell’oggetto da prendere, rimanga sempre un valore di vuoto minimo sufficiente per la presa e la movimentazione del carico.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa ed un coefficiente di sicurezza 3.
Codici prodotto: PX0712 PX 0808 PX1520 PX2030 PX2040 PX2060 PX3030 PX3040 PX3050 PX4040 PX4060 PX40100 PX6080 PX60120 PX80100 PXDO10 PXDO35 PXDO50 P2X0712 P2X0808 P2X1520 P2X2030 P2X2040 P2X2060 P2X3030 P2X3040 P2X3050 P2X4040 P2X4060 P2X40100 P2X6080 P2X60120 P2X80100 P2XDO10 P2XDO35 P2XDO50
|
|
|
|
Piani aspiranti standard con valvole autoescludenti PXE e P2XE, per sistemi OCTOPUS
I piani aspiranti di questa pagina sono gli stessi piani PX e P2X descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro.
Le valvole autoescludenti, in mancanza dell’oggetto da prendere o di una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS standard, a tutto vantaggio del risparmio energetico.
Inoltre, la particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di presa in qualsiasi posizione.
Codici prodotto: PXE2030 PXE2040 PXE2060 PXE3030 PXE3040 PXE3050 PXE4040 PXE4060 PXE40100 PXE6080 PXE60120 PXE80100 PXEDO35 PXEDO50 P2XE2030 P2XE2040 P2XE2060 P2XE3030 P2XE3040 P2XE3050 P2XE4040 P2XE4060 P2XE40100 P2XE6080 P2XE60120 P2XE80100 P2XEDO35 P2XEDO50
|
|
|
|
Piani aspiranti speciali PY e P2Y, per sistemi OCTOPUS
Questi piani aspiranti, rispetto i piani standard, hanno la caratteristica di sviluppare, a parità di superficie di presa, una forza maggiore (art. PY) e di “prendere” su superfici grezze e molto irregolari (art. P2Y).
Sono realizzati in alluminio anodizzato e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori, a richiesta.
Sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PY1520 PY2030 PY2040 PY2060 PY3030 PY3040 PY3050 PY4040 PY4060 PY40100 PY6080 PY60120 PY80100 PYDO35 PYDO50 P2Y1520 P2Y2030 P2Y2040 P2Y2060 P2Y3030 P2Y3040 P2Y3050 P2Y4040 P2Y4060 P2Y40100 P2Y6080 P2Y60120 P2Y80100 P2YDO35 P2YDO50
|
|
|
|
Piani aspiranti speciali con valvole autoescludenti PY2E e P2Y2E, per sistemi OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PY e P2Y descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico.
Anche questi piani possono essere impiegati in qualsiasi posizione, senza alterare le caratteristiche di funzionamento.
Codici prodotto: PY2E2030 PY2E2040 PY2E2060 PY2E3030 PY2E3040 PY2E3050 PY2E4040 PY2E4060 PY2E40100 PY2E6080 PY2E60120 PY2E80100 PY2EDO35 PY2EDO50 P2Y2E2030 P2Y2E2040 P2Y2E2060 P2Y2E3030 P2Y2E3040 P2Y2E3050 P2Y2E4040 P2Y2E4060 P2Y2E40100 P2Y2E6080 P2Y2E60120 P2Y2E80100 P2Y2EDO35 P2Y2EDO50
|
|
|
|
Piani aspiranti speciali PZ e P2Z, per sistemi OCTOPUS
Fra tutti i piani aspiranti fin qui descritti, questi sono quelli che sviluppano la maggior forza di sollevamento a parità di superficie di presa e di grado di vuoto; inoltre, la versione P2Z è in grado di “far presa” su superfici grezze e molto irregolari.
Sono realizzati con leghe leggere e ricoperti con una speciale gomma spugnosa forata ad asole, di due diversi spessori.
Sono perfettamente intercambiabili ai piani aspiranti standard. La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori asolati realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PZ1520 PZ2030 PZ2040 PZ2060 PZ3030 PZ3040 PZ3050 PZ4040 PZ4060 PZ40100 PZ6080 PZ60120 PZ80100 PZDO35 PZDO50 P2Z1520 P2Z2030 P2Z2040 P2Z2060 P2Z3030 P2Z3040 P2Z3050 P2Z4040 P2Z4060 P2Z40100 P2Z6080 P2Z60120 P2Z80100 P2ZDO35 P2ZDO50
|
|
|
|
Piani aspiranti a ventose PV, per sistemi OCTOPUS
Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili ( sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “ prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “ a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni ed i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8” gas, per la versione PV e da 1/4” gas, per la versione P2V e dotati ognuno di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole. Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale di presa delle ventose ed un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purchè il diametro non sia superiore a 22 mm per i piani aspiranti PV e a 45 mm per i P2V.
Codici prodotto: PV1520 PV2030 PV2040 PV2060 PV3030 PV3040 PV3050 PV4040 PV4060 PV40100 PV6080 PV60120 PV80100 PVDO35 PVDO50
|
|
|
|
Piani aspiranti a ventose P2V, per sistemi OCTOPUS
Codici prodotto: P2V1520 P2V2030 P2V2040 P2V2060 P2V3030 P2V3040 P2V3050 P2V4040 P2V4060 P2V40100 P2V6080 P2V60120 P2V80100 P2VDO35 P2VDO50
|
|
|
|
Piani aspiranti a ventose con valvole autoescludenti PVE, per sistemi OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto ai sistemi OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico.
Anche questi piani possono essere impiegati in tutte le posizioni, senza compromettere il buon funzionamento.
Codici prodotto: PVE2030 PVE2040 PVE2060 PVE3030 PVE3040 PVE3050 PVE4040 PVE4060 PVE40100 PVE6080 PVE60120 PVE80100 PVEDO35 PVEDO50
|
|
|
|
Piani aspiranti a ventose con valvole autoescludenti P2V2E, per sistemi OCTOPUS
Codici prodotto: P2V2E2030 P2V2E2040 P2V2E2060 P2V2E3030 P2V2E3040 P2V2E3050 P2V2E4040 P2V2E4060 P2V2E40100 P2V2E6080 P2V2E60120 P2V2E80100 P2V2EDO35 P2V2EDO50
|
|
|
|
Piani aspiranti per la presa di sacchi PJ, per sistemi OCTOPUS
Per consentire la presa di sacchi in carta o plastica, contenenti polveri, granulati, prodotti sfusi o liquidi, sono stati realizzati questi piani aspiranti che, abbinati ai sistemi OCTOPUS, ne sfruttano al meglio le loro prestazioni. Realizzati in alluminio anodizzato e delimitati da una speciale guarnizione in gomma spugnosa, sono perfettamente intercambiabili ai piani aspiranti standard dei sistemi OCTOPUS.
Le particolari conformazioni della guarnizione e del piano d’appoggio, consentono di limitare le deformazioni del sacco durante la presa, riducendo al minimo le perdite di vuoto e garantendo la maggiore superficie di presa possibile.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale di presa racchiusa all’interno della guarnizione ed un coefficiente di sicurezza 3.
Codici prodotto: PJ0712 PJ0808 PJ1520 PJ2030 PJ2040 PJ2060 PJ3040 PJ3050 PJ4060
|
|
|
|

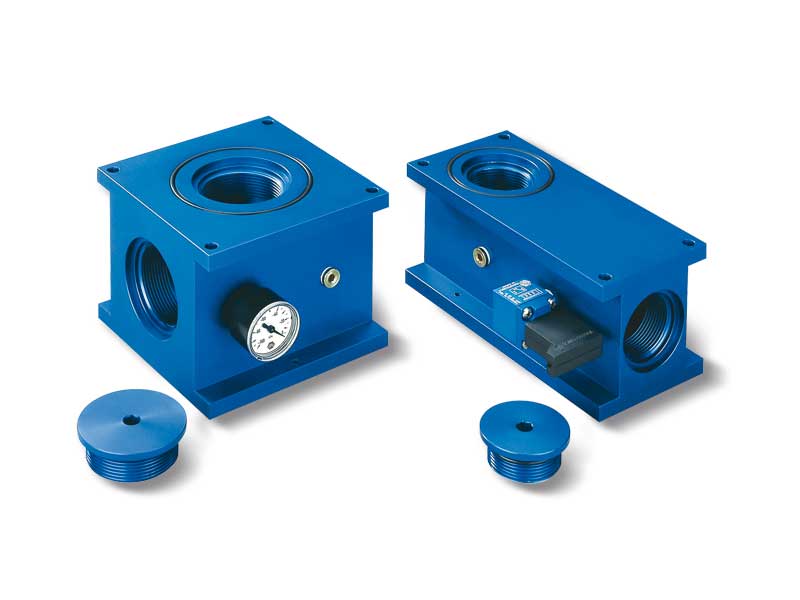

Supporti di fissaggio a flange, per sistemi OCTOPUS privi di generatore di vuoto
Per collegare il sistema OCTOPUS a un generatore di vuoto installato a distanza o ad una fonte di vuoto alternativa, è necessario impiegare i supporti di fissaggio illustrati e descritti in questa pagina.
I supporti, realizzati in alluminio anodizzato, hanno due flange: una da fissare sul sistema OCTOPUS al posto del generatore e l’altra all’automatismo.
Sono inoltre dotati di connessioni per il collegamento diretto al sistema OCTOPUS, al generatore o alla fonte di vuoto alternativa e agli strumenti di lettura e controllo del grado di vuoto; le connessioni inutilizzate potranno essere chiuse con gli appositi tappi metallici in dotazione.
I supporti di fissaggio a flange sono attualmente disponibili nelle versioni illustrate in questa pagina e sono idonei per i sistemi OCTOPUS che impiegano i generatori di vuoto indicati a lato dell’articolo:
- Art. SO 00 02 PVP 100 ÷ 200M
- Art. SO 00 05 PVP 150 ÷ 300MD
- Art. SO 00 06 PVP 450
N.B. I vuotometri e i vacuostati rappresentati nella foto, non sono parti integranti dei supporti.
Codici prodotto: SO0002 SO0005 SO0006
|
|
|
|

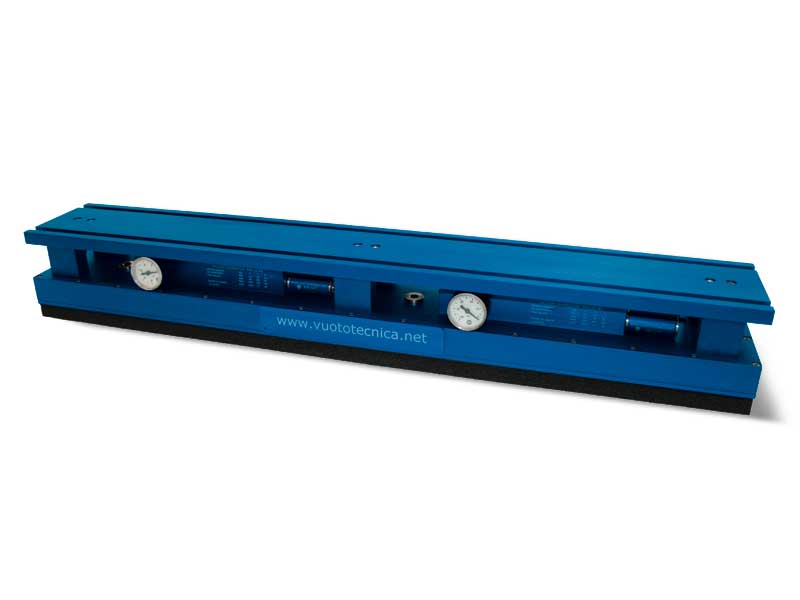

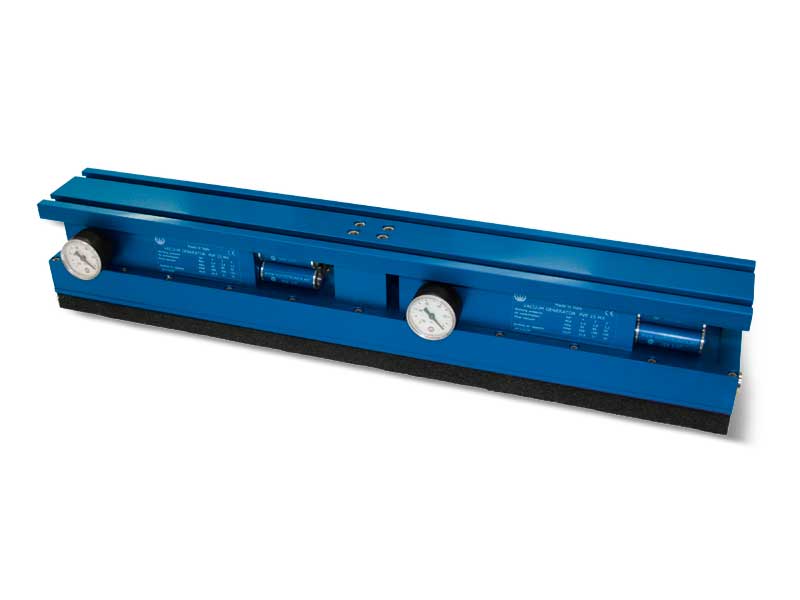

Barre di presa a depressione OCTOPUS
Codici prodotto: BO0860X BO0880X BO08100X
|
|
|
|

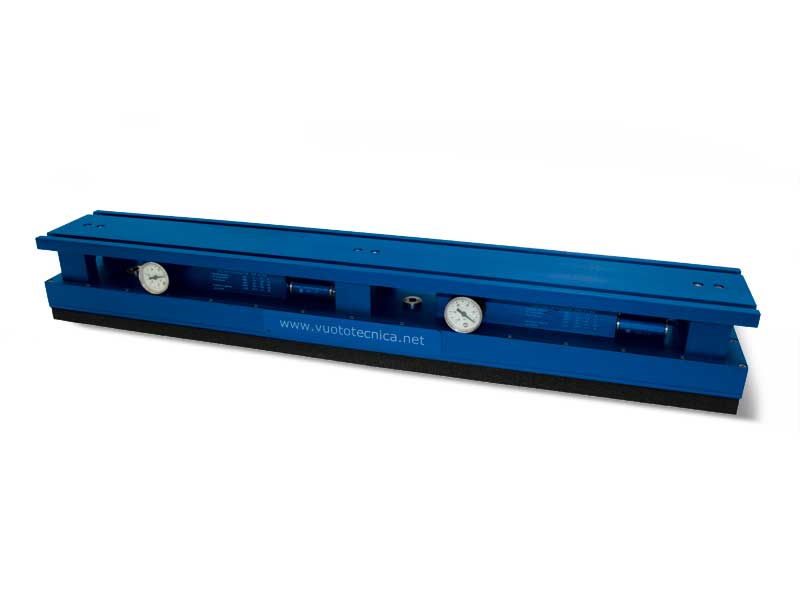

Barre di presa a depressione OCTOPUS
Codici prodotto: BO1240X BO1260X BO1280X
|
|
|
|

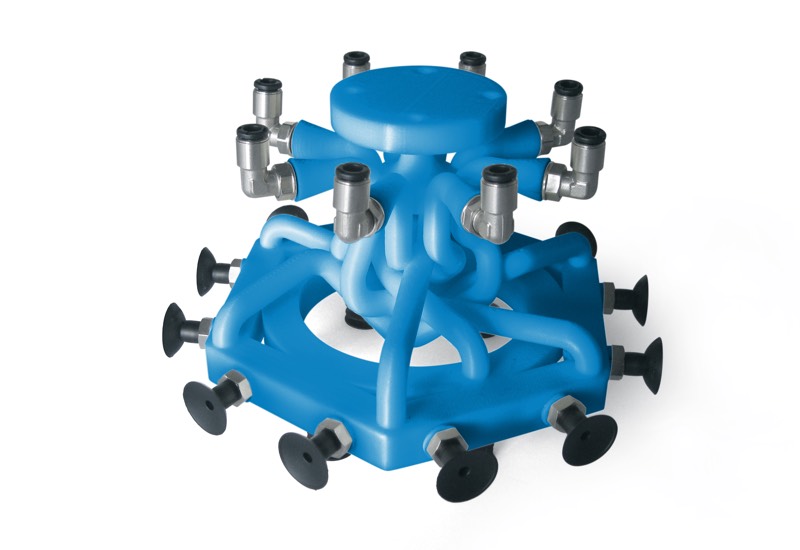

Esecuzioni speciali dei sistemi di presa OCTOPUS con stampante 3D
I sistemi di presa Octopus realizzati con la stampante 3D, possono essere forniti nei colori: blu, nero, bianco e rosso.
|
|
|
|

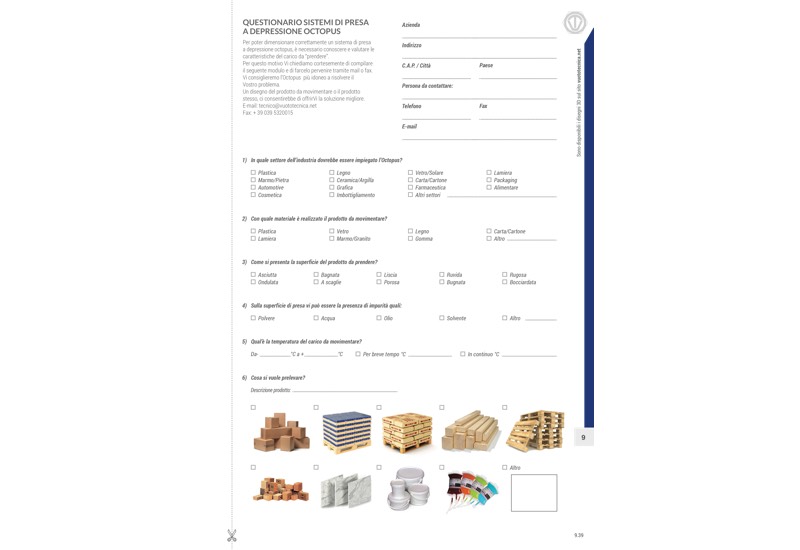

Questionario sistemi di presa a depressione OCTOPUS
Per poter dimensionare correttamente un sistema di presa a depressione octopus, è necessario conoscere e valutare le caratteristiche del carico da “prendere”.
Per questo motivo Vi chiediamo cortesemente di compilare il seguente modulo e di farcelo pervenire tramite mail o fax.
Vi consiglieremo l’Octopus più idoneo a risolvere il Vostro problema.
Un disegno del prodotto da movimentare o il prodotto stesso, ci consentirebbe di offrirVi la soluzione migliore.
E-mail: tecnico@vuototecnica.net
Fax: + 39 039 5320015
|
|
|
|

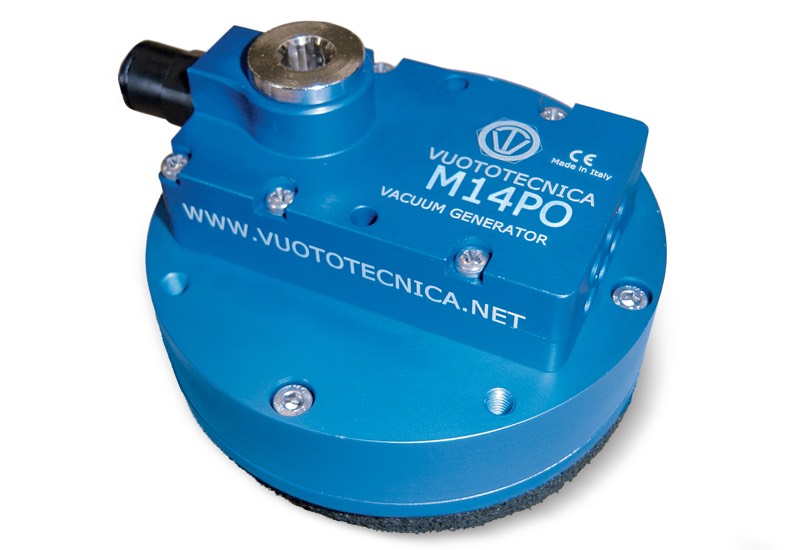

Piccoli sistemi di presa a depressione OCTOPUS
Codici prodotto: SODO10X SO0808X SO0712X
|
|
|
|
Barre di presa a depressione OCTOPUS
Codici prodotto: BO12100X BO08120X BO12120X BO12140X
|
|
|
|
Piani aspiranti a ventose con valvole autoescludenti PVE, per barre di presa OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PV e P2V descritti in precedenza, con in più le valvole autoescludenti inserite in ogni connessione dei supporti ventose.
Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della ventosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sulle rimanenti ventose in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto alle barre di presa OCTOPUS con fori calibrati, a tutto vantaggio del risparmio energetico. La particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di
presa in qualsiasi posizione.
Codici prodotto: PVE0860 PVE0880 PVE08100 PVE08120 PVE1240 PVE1260 PVE1280 PVE12100 PVE12120 PVE12140
|
|
|
|
Piani aspiranti standard PX e P2X, per barre di presa OCTOPUS
I piani aspiranti PX illustrati e descritti in questa pagina sono installati di serie su tutte le barre di presa OCTOPUS e, pertanto, possono essere forniti come scorta o come ricambio.
Sono realizzati in alluminio anodizzato e ricoperti con una speciale gomma spugnosa forata, di due diversi spessori: 20 mm per i piani aspiranti di serie PX, 30 mm per i piani aspiranti particolari P2X.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie totale dei fori realizzati nella gomma spugnosa e un coefficiente di sicurezza 3.
Codici prodotto: PX0860 PX0880 PX08100 PX08120 PX1240 PX1260 PX1280 PX12100 PX12120 PX12140 P2X0860 P2X0880 P2X08100 P2X08120 P2X1240 P2X1260 P2X1280 P2X12100 P2X12120 P2X12140
|
|
|
|
Piani aspiranti a ventose PV, per barre di presa OCTOPUS
Al fine di facilitare la presa di tutti quei prodotti con superfici molto irregolari e flessibili (sacchetti di pasta o dolciumi, confezioni di blister o skin-film, scatolette di cartone sottile, ecc.), difficilmente “prendibili” con i piani aspiranti ricoperti di gomma spugnosa, sono stati realizzati questi piani aspiranti a ventose.
Le ventose consigliate sono del tipo “a soffietto”; grazie alla loro grande flessibilità, sono in grado di adattarsi a tutte le superfici di presa, seguendone i contorni e i movimenti in fase di sollevamento, assicurando una presa facile e sicura.
I piani sono realizzati in alluminio anodizzato, come pure i supporti per le ventose avvitati su di essi che sono da 1/8”gas e tutti dotati di foro calibrato.
Le ventose, calzate a freddo sui supporti senza l’ausilio di collanti, possono essere fornite in diverse mescole.
Anche questi piani sono perfettamente intercambiabili ai piani aspiranti standard.
La loro forza di sollevamento è stata calcolata considerando un grado di vuoto minimo di -75 Kpa, la superficie di presa totale delle ventose e un coefficiente di sicurezza 3.
A richiesta possono essere forniti con ventose diverse, purché il diametro non sia superiore a 22 mm.
Codici prodotto: PV0860 PV0880 PV08100 PV08120 PV1240 PV1260 PV1280 PV12100 PV12120 PV12140
|
|
|
|
Piani aspiranti con vallvole autoescludenti PXE e P2XE, per barre di presa OCTOPUS
I piani aspiranti di questa pagina, sono gli stessi piani PX e P2X descritti in precedenza, con in più le valvole autoescludenti inserite in ogni foro. Le valvole autoescludenti, in mancanza dell’oggetto da prendere o una presa difettosa della gomma spugnosa, chiudono automaticamente l’aspirazione, impedendo così l’abbassamento del grado di vuoto sui rimanenti fori in presa.
Questa particolarità consente di ridurre la portata del generatore di vuoto, rispetto alle barre di presa OCTOPUS standard, a tutto vantaggio del risparmio energetico. Inoltre, la particolare conformazione delle nostre valvole autoescludenti, consente l’impiego dei piani di presa in qualsiasi posizione.
Codici prodotto: PXE0860 PXE0880 PXE08100 PXE08120 PXE1240 PXE1260 PXE1280 PXE12100 PXE12120 PXE12140 P2XE0860 P2XE0880 P2XE08100 P2XE08120 P2XE1240 P2XE1260 P2XE1280 P2XE12100 P2XE12120 P2XE12140
|
|
|
|

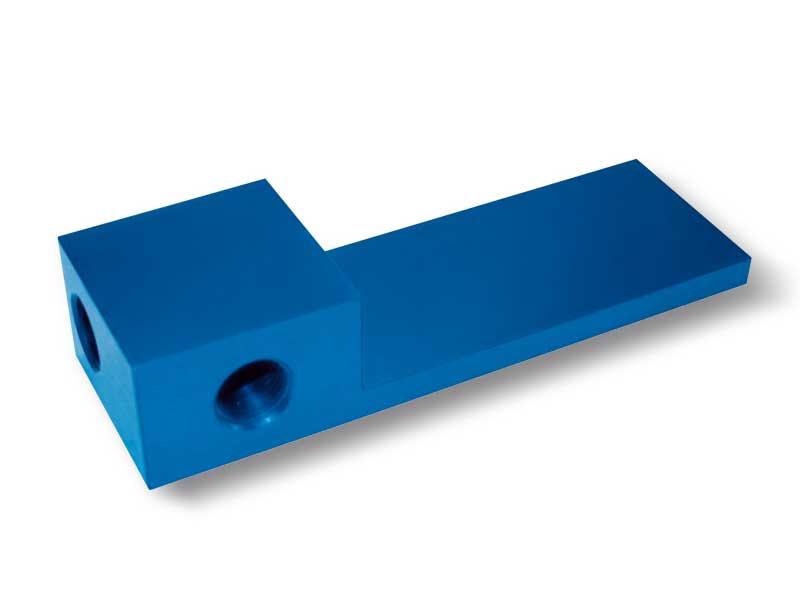

Piastra di chiusura con distributore, per barre di presa OCTOPUS prive di generatore di vuoto
Per collegare una barra di presa OCTOPUS a un generatore di vuoto installato a distanza o ad una fonte di vuoto alternativa, è necessario impiegare la piastra di chiusura con distributore, illustrata e descritta in questa pagina.
La piastra, realizzata in alluminio anodizzato, si fissa con viti al corpo della barra OCTOPUS, al posto del generatore.
Il distributore è dotato di connessioni per il collegamento diretto alla barra OCTOPUS, al generatore o alla fonte di vuoto alternativa e agli strumenti di lettura e controllo del grado di vuoto.
Le connessioni inutilizzate potranno essere chiuse con gli appositi tappi metallici in dotazione.
La piastra di chiusura con distributore è adatta a tutte le barre di presa OCTOPUS che impiegano i generatori di vuoto PVP 12 MX e PVP 25 MX.
Codici prodotto: 00BO07 00BO06
|
|
|
|

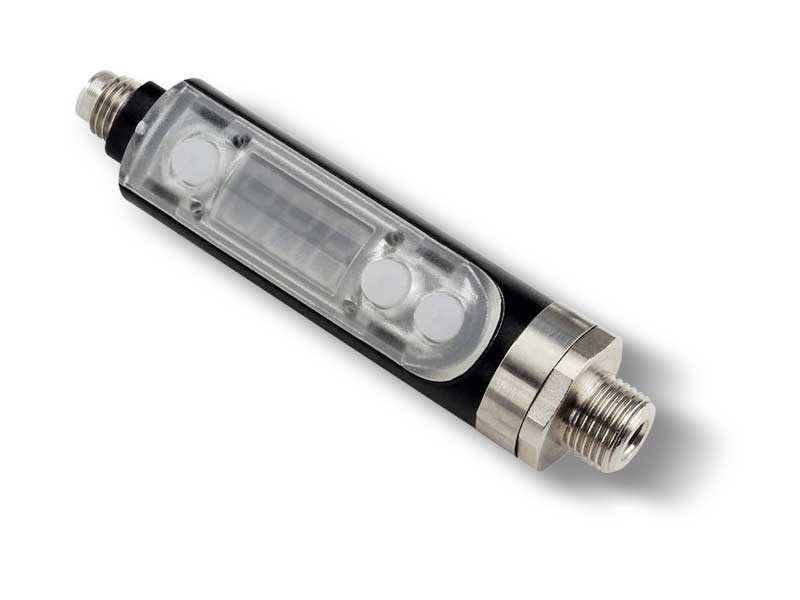

Accessori e ricambi per sistemi e barre di presa OCTOPUS
- Vacuostato digitale con attacco assiale da 1/8” gas
- Cavo elettrico con connettore assiale
- Cavo elettrico con connettore radiale
- Vuotometro Ø 40 mm con attacco coassiale da 1/8” gas
- Manometro Ø 40 mm, con attacco coassiale da 1/8” gas
- Silenziatore
- Kit di guarnizioni e valvole a lamella
- Filtri a disco inox
- Supporti per ventose con foro calibrato
- Valvole autoscludenti
Codici prodotto: 121010 001220 001221 090315 090325 SSX1/4” 00KITPVP25MX 00KITPVP100M 00KITPVP140M 00KITPVP170M 00KITPVP200M 00KITPVP150MD 00KITPVP300MD 00KITPVP450MD 00SO05 00SO10 00SO14 0008157 0008178 0008158 0008425 0008170 140106 140107
|
|
|
|

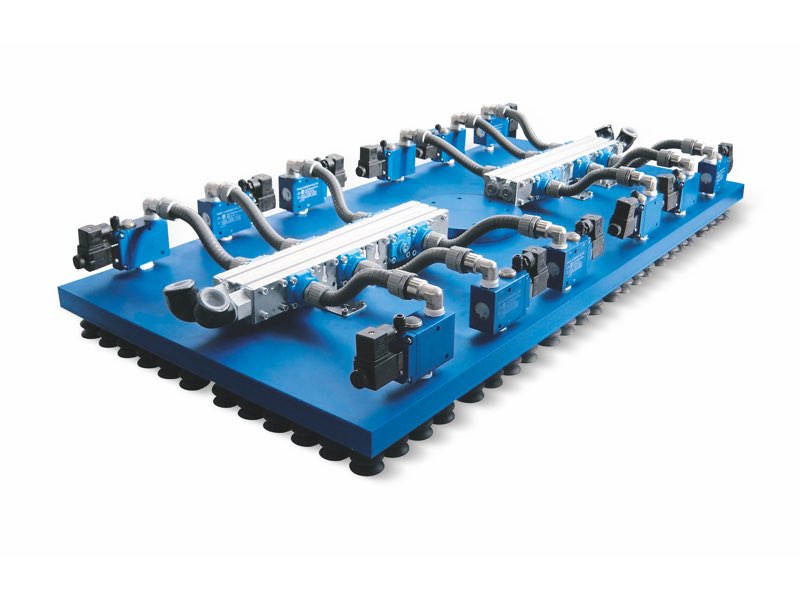

Esecuzioni speciali dei sistemi di presa OCTOPUS
Codici prodotto: SO27422V SO33552V SO18212CX SO0720X SO20100X SO3036X SO0714V SO2136V SODO40V SO60120X SO621272V
|
|
|
|
Piani aspiranti speciali PH e P2H per sistemi octopus, per la presa di barattoli, lattine, vasetti e flaconi vuoti, privi di coperchio o di tappo
I piani aspiranti speciali illustrati e descritti in questa pagina, possono essere installati sui sistemi OCTOPUS, in sostituzione dei piani PX e P2X.
Sono realizzati con lastre di alluminio anodizzato, con fori equidistanti tra loro e ricoperti con una speciale gomma spugnosa, microforata in corrispondenza dei fori della lastra d’alluminio, di due diversi spessori: 15 mm, per i piani aspiranti PH e 30 mm, per i piani P2H.
L’impiego di fori calibrati, consente di calcolare la portata del generatore di vuoto da installare su sistema OCTOPUS, per far si che anche in presenza di perdite per traspirazioni o per l’assenza di alcuni oggetti da prendere, rimanga sempre un valore minimo di vuoto, sufficiente alla presa anche dei pochi contenitori rimasti.
L’impiego di questi piani aspiranti è consigliato per la presa e la movimentazione di barattoli, lattine, flaconi e vasetti di materiali diversi, vuoti e privi di coperchio o tappo.
La forza di sollevamento del contenitore, sarà direttamente proporzionale al grado di vuoto generato sulla superficie dell’imboccatura del barattolo o del flacone da prelevare.
N.B. Questi piani non sono adatti per la presa di bottiglie vuote, per acqua e vino, sia in plastica che in vetro.
Tutti i contenitori flessibili devono essere testati previamente in vuoto onde evitare il rischio d’implosione.
Codici prodotto: PH1520 PH2030 PH2040 PH2060 PH3030 PH3040 PH3050 PH4040 PH4060 PH40100 PH6080 PH60120 PH80100 P2H1520 P2H2030 P2H2040 P2H2060 P2H3030 P2H3040 P2H3050 P2H4040 P2H4060 P2H40100 P2H6080 P2H60120 P2H80100
|
|
|
|
Campionari e apparecchiature per uso dimostrativo - Robot attrezzato per la presa e la manipolazione di oggetti con ventose e grippers a vuoto speciali - VACBOT
Il sistema che proponiamo è composto da un robot fissato ad un piano di lavoro, programmabile tramite apposita tastiera, servoassistito da un minidepressore con pompa per vuoto ed un compressore, racchiusi in un robusto mobile metallico su ruote.Il robot può essere configurato ed attrezzato nei modi più svariati, per la presa con ventose o piccoli piani Octopus, con programmi di presa ripetitivi per meglio rendere l’idea delle sue molteplici capacità di presa di oggetti diversi e di difficile conformazione.
Questo apparecchio è l’ideale per esposizioni fieristiche o show room, poiché vedendolo funzionare, evidenzia tutta la potenzialità del suo impiego nel settore dell’automazione e della manipolazione in genere, con l’ausilio del vuoto.
Necessita del solo allacciamento alla linea di corrente elettrica.
Caratteristiche tecniche
Alimentazione elettrica: Monofase V230 ± 10% 50/60 Hz
Potenza elettrica: 3.5 kw
Peso VACBOT: 475 kg
Peso flight case 02: 275 kg
Peso totale: 750 kg
Codice prodotto: VACBOT
|
|
|
|
