Risultati per la ricerca di "riduttori" Vuototecnica

Kit di guarnizioni per riduttori di vuoto

Kit di guarnizioni per riduttori di vuoto


Codici prodotto: 0011113 0011114 0011115 0011116 0011117 0011118 0011119 0011120 0011121 00 11122 0011123 0011124 0011125 0011126 0011127 0011128 0011129 0011130

3.28
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Riduttori di vuoto

Riduttori di vuoto

Questi apparecchi hanno la funzione di regolare il grado di vuoto e di mantenerlo costante al valore pre-impostato (depressione secondaria), indipendentemente dalla portata e dalle oscillazioni del grado di vuoto della rete (depressione primaria).
Il loro funzionamento è a membrana-pistone e sfruttano il differenziale di pressione esistente tra la depressione secondaria e la pressione atmosferica.
A differenza delle valvole regolatrici di vuoto, i riduttori non immettono aria nel circuito, permettendo in tal modo di creare più punti di presa a diversi valori di vuoto, da un’unica fonte di depressione.
La regolazione del grado di vuoto si ottiene ruotando l’apposita vite zigrinata in senso orario per aumentarlo ed in senso antiorario per diminuirlo.
Caratteristiche tecniche
- Funzionamento: riduttore a membrana-pistone
- Pressione d’esercizio regolabile: da 800 a 1 mbar ass.
- Portate: da 2 a 160 m3/h
- Temperatura ambiente: da -10 a +80 °C
- Posizione d’installazione: qualsiasi
Impiego
L’impiego per eccellenza dei riduttori di vuoto è sugli impianti centralizzati dove, indipendentemente dal grado di vuoto della centrale, ogni presa può essere regolata entro quel valore.
È altresì necessario ogni qualvolta la depressione di lavoro debba essere inferiore alla depressione primaria.
Codici prodotto: 110110 110210 110310 110410 110510 110610

3.24
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo

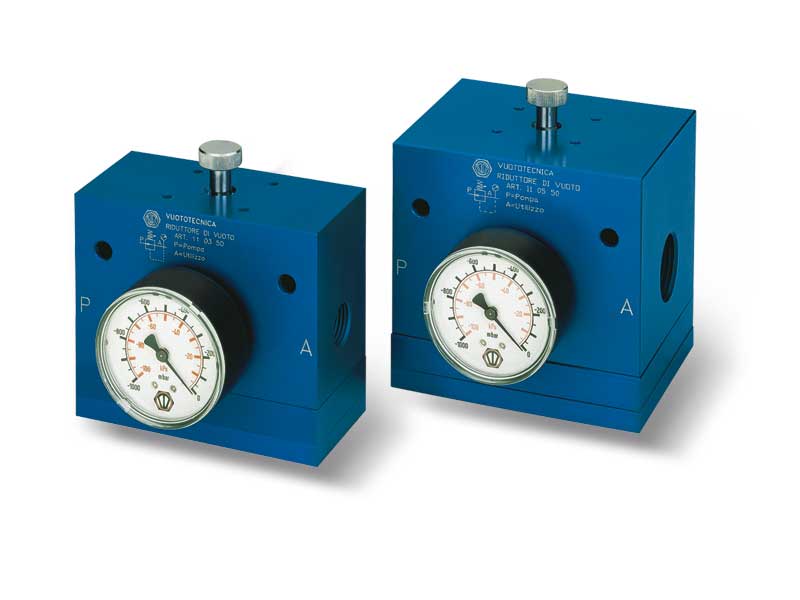

Riduttori per basso grado di vuoto

Riduttori per basso grado di vuoto

I riduttori illustrati e descritti in questa pagina sono basati sullo stesso principio di funzionamento di quelli descritti nella pagina precedente e hanno la stessa funzione; si differenziano solamente per il campo di regolazione che, in questi, il grado di vuoto minimo regolabile è pressoché vicino al valore della pressione atmosferica.
La regolazione del grado di vuoto si ottiene ruotando l’apposita vite zigrinata in senso orario per aumentarlo e in senso antiorario, per diminuirlo.
Caratteristiche tecniche
- Funzionamento: riduttore a membrana-pistone
- Pressione d’esercizio regolabile: da 980 a 1 mbar ass.
- Portate: da 20 a 160 m3/h
- Temperatura ambiente: da -10 a +80 °C.
- Posizione d’installazione: qualsiasi.
Impiego
L’impiego è lo stesso dei riduttori precedentemente descritti, con in più il vantaggio di poter regolare anche valori di vuoto, prossimi alla pressione atmosferica.
Codici prodotto: 110350 110550 110650

3.25
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Riduttori di vuoto con regolazione pneumatica

Riduttori di vuoto con regolazione pneumatica

I riduttori di vuoto con regolazione pneumatica si differenziano, da quelli descritti in precedenza, per il modo di regolare il grado di vuoto; su questi, infatti, anziché agire manualmente su una vite di regolazione, occorre agire sulla pressione dell’aria compressa di alimentazione del cilindro pneumatico: maggiore è la pressione, maggiore è il grado di vuoto che si ottiene e viceversa.
La funzione dei riduttori di vuoto è quella di regolare il grado di vuoto e di mantenerlo costante al valore pre-impostato (depressione secondaria), indipendentemente dalla portata e dalle oscillazioni del grado di vuoto della pompa o del depressore (depressione primaria).
Questi apparecchi, a differenza delle valvole regolatrici di vuoto, non immettono aria atmosferica nel circuito; ciò consente di creare da un’unica fonte di depressione, più punti di presa a diversi gradi di vuoto.
Il loro principio di funzionamento è basato sull’azione di contrasto tra un cilindro pneumatico a corsa breve e un pistone fluttuante sospinto dal differenziale di pressione esistente tra la depressione secondaria e la pressione atmosferica.
Caratteristiche tecniche
- Funzionamento: riduttore a membrana-pistone
- Pressione relativa d’alimentazione:
--- da 0 a 3 bar per i riduttori art. 11 .. 30
--- da 0 a 5 bar per i riduttori art. 11 .. 80
- Pressione d’esercizio regolabile:
--- da 800 a 1 mbar ass. per i riduttori art. 11 .. 30
--- da 980 a 1 mbar ass. per i riduttori art. 11 .. 80
- Portate: da 2 a 160 mc/h
- Temperatura ambiente: da -10 a +80 °C
- Posizione d’installazione: qualsiasi
Impiego
I riduttori di vuoto sono generalmente impiegati sugli impianti centralizzati dove, indipendentemente dal grado di vuoto della centrale, ogni presa può essere regolata entro quel valore.
Sono altresì necessari ogni qualvolta la depressione di lavoro debba essere inferiore alla depressione primaria e mantenuta costante.
I riduttori di vuoto con regolazione pneumatica, si possono installare anche distanti dal punto di controllo, poiché è sufficiente avere un regolatore di pressione sul quadro comandi, per agire su di essi.
Codici prodotto: 110130 110230 110330 110430 110530 110630 110380 110580 110680

3.26
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Riduttori di vuoto

Riduttori di vuoto

Questi apparecchi hanno la funzione di regolare il grado di vuoto e di mantenerlo costante al valore pre-impostato (depressione secondaria), indipendentemente dalla portata e dalle oscillazioni del grado di vuoto della rete (depressione primaria).
Il loro funzionamento è a membrana-pistone e sfruttano il differenziale di pressione esistente tra la depressione secondaria e la pressione atmosferica.
A differenza delle valvole regolatrici di vuoto, i riduttori non immettono aria nel circuito, permettendo in tal modo di creare più punti di presa a diversi valori di vuoto, da un’unica fonte di depressione.
La regolazione del grado di vuoto si ottiene ruotando l’apposita vite zigrinata in senso orario per aumentarlo ed in senso antiorario per diminuirlo.
Caratteristiche tecniche>
- Funzionamento: riduttore a membrana-pistone.
- Pressione d’esercizio regolabile: da 800 a 1 mbar ass.
- Portate: da 390 a 750 m3/h.
- Temperatura ambiente: da -10 a +80 °C.
- Posizione d’installazione: qualsiasi.
Impiego
L’impiego per eccellenza dei riduttori di vuoto è sugli impianti centralizzati dove, indipendentemente dal grado di vuoto della centrale, ogni presa può essere regolata entro quel valore. È altresì necessario ogni qualvolta la depressione di lavoro debba essere inferiore alla depressione primaria.
Codici prodotto: 110811 110911

3.26.1
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Riduttori di vuoto con regolazione pneumatica

Riduttori di vuoto con regolazione pneumatica

I riduttori di vuoto con regolazione pneumatica, si differenziano da quelli descritti in precedenza, per il modo di regolare il grado di vuoto; su questi, infatti, anziché agire manualmente su una vite di regolazione, occorre agire sulla pressione dell’aria compressa di alimentazione del cilindro pneumatico: maggiore è la pressione, maggiore è il grado di vuoto che si ottiene e viceversa.
La funzione dei riduttori di vuoto è quella di regolare il grado di vuoto e di mantenerlo costante al valore pre-impostato (depressione secondaria), indipendentemente dalla portata e dalle oscillazioni del grado di vuoto della pompa o del depressore (depressione primaria).
Questi apparecchi, a differenza delle valvole regolatrici di vuoto, non immettono aria atmosferica nel circuito; ciò consente di creare da un’unica fonte di depressione, più punti di presa a diversi gradi di vuoto.
Il loro principio di funzionamento è basato sull’azione di contrasto tra un cilindro pneumatico a corsa breve ed un pistone fluttuante sospinto dal differenziale di pressione esistente tra la depressione secondaria e la pressione atmosferica.
Caratteristiche tecniche
- Funzionamento: riduttore a membrana-pistone.
- Pressione relativa d’alimentazione: da 0 a 5 bar per i riduttori art. 11 .. 31;
- Pressione d’esercizio regolabile: da 800 a 1 mbar ass. per i riduttori art. 11 .. 31;
- Portate: da 370 a 750 m3/h.
- Temperatura ambiente: da -10 a +80 °C.
- Posizione d’installazione: qualsiasi.
Impiego
I riduttori di vuoto sono generalmente impiegati sugli impianti centralizzati dove, indipendentemente dal grado di vuoto della centrale, ogni presa può essere regolata
entro quel valore. Sono altresì necessari ogni qualvolta la depressione di lavoro debba essere inferiore alla depressione primaria e mantenuta costante. I riduttori di vuoto con regolazione pneumatica, si possono installare anche distanti dal punto di controllo, poiché è sufficiente avere un regolatore di pressione sul quadro comandi, per agire su di essi.
Codici prodotto: 110831 110931

3.27.1
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Sistema aspirante e soffiante AS

Sistema aspirante e soffiante AS

Con il sistema aspirante e soffiante AS, abbiamo cercato di offrire agli operatori dell’industria grafica una risposta a gran parte delle loro esigenze inerenti la gestione della carta durante il processo di stampa e cioè:
- La concentrazione delle pompe necessarie e di tutti i comandi, in un unico mobiletto.
- La qualità di stampa sempre più elevata, grazie a pompe controllate individualmente.
- L’incremento di produttività, derivante dall’impostazione e dall’utilizzzo di pompe indipendenti.
- La riduzione del fermo macchina, dovuta alla semplice concezione delle pompe pneumatiche, basate sul principio Venturi.
- Il miglioramento dell’ambiente di lavoro, grazie alla ridotta rumorosità, all’assenza di calore e all’emissione di aria priva di vapori d’olio, condense d’acqua e impurità, tra i fogli di carta da separare e nell’ambiente.
- Il risparmio energetico, dovuto al basso consumo d’aria compressa, rapportato alla quantità d’aria aspirata (o generata).
- La manutenzione ridotta alla sola pulizia periodica dei filtri.
Il sistema aspirante e soffiante AS è costituito da un armadietto metallico, facilmente posizionabile, all’interno del quale sono alloggiate le pompe pneumatiche PA e PS, abbinate tra loro, con le valvole di regolazione e d’intercettazione dell’aria compressa
d’alimentazione.
Le portate d’aspirazione e di soffiaggio delle pompe vengono determinate in funzione delle reali necessità del cliente o su specifiche tecniche del costruttore delle macchine.
Sui fianchi dell’armadietto sono collocate le connessioni di soffiaggio e d’aspirazione per il collegamento all’utilizzo e i filtri con cartuccia microporosa, in grado di trattenere polveri finissime.
Sul pannello di comando a leggio, sono installati:
- L’interruttore pneumatico generale, per l’intercettazione dell’aria compressa di alimentazione, con manometro per la lettura diretta della pressione di linea.
- Gli interruttori pneumatici, per l’intercettazione dell’aria compressa d’alimentazione di ogni singola pompa.
- I riduttori di pressione con i relativi manometri, per la regolazione dell’aria compressa di ogni singola pompa. In funzione della pressione dell’aria di alimentazione, è possibile regolare il grado di vuoto (o di pressione) e la portata delle pompe.
- I vuotometri e i manometri di precisione, per la lettura diretta dei valori di vuoto e di pressione all’utilizzo.
- I vuotometri, per il controllo del grado d’intasamento dei filtri delle pompe PS.
Tutte le pompe pneumatiche aspiranti e soffianti di nostra produzione possono essere abbinate tra loro indipendentemente dalle loro capacità d’aspirazione e di soffiaggio e installate all’interno del mobiletto del sistema. Viste le innumerevoli combinazioni che si possono realizzare, in catalogo sono stati descritti gli abbinamenti tra pompe aspiranti e soffianti di pari grandezza.
Codice prodotto: AS4

10.18
File CAD su TraceParts
Zoom immagine
Inizio pagina Prossimo
Depressori per aspirazione liquidi

Depressori per aspirazione liquidi

La funzione di questi depressori è quella di aspirare liquidi e di accumularli all’interno del proprio serbatoio. Il dislivello massimo superabile per l’acqua è di circa 9 metri.
Sono costituiti da:
- Un capiente serbatoio in lamiera d’acciaio saldata.
- Un generatore di vuoto multistadio funzionante ad aria compressa.
- Un vacuostato per la regolazione del grado di vuoto entro il quale operare.
- Un vuotometro per la lettura diretta del grado di vuoto nel serbatoio.
- Una spia visiva di livello liquido.
- Due interruttori magnetici di livello liquido, minimo e massimo.
- Un’elettrovalvola a tre vie per il ripristino della pressione atmosferica nel serbatoio, con conseguente scarico automatico del liquido accumulato.
- Due riduttori di vuoto per la regolazione del grado di vuoto all’utilizzo.
- Tre valvole manuali per l’intercettazione del vuoto.
- Una apparecchiatura elettrica di comando, racchiusa in apposita cassetta metallica protetta, per la scelta del funzionamento manuale o automatico.
I depressori per aspirazione liquidi sono normalmente impiegati per l’aspirazione dell’acqua contenuta nei filtri delle lavatrici o delle lavastoviglie, che non è possibile scaricare automaticamente dopo il collaudo delle stesse.
Sono inoltre consigliati in tutti quei casi in cui è necessario travasare liquidi, liquidi molto densi, sostanze cremose o melmose.
A richiesta, possono anche essere forniti in versioni diverse.
Codici prodotto: DVL150 DVL300 DVL500 DVL1000

11.08
